AIoT-3568A¶
声明
版权声明 ：本用户手册包括但不限于其所包含的所有信息都受到著作权法的保护 ，未经深圳市视 美泰技术股份有限公司（以下简称 “视美泰 ” ） 许可 ，不得有任何仿造、 复制 、摘抄、 转译 、发行等行为或其他利用。
免责声明 ：对于本用户手册中提及的第三方产品名称或内容 ，其所有权及知识产权都为各产品或 内容所有人所有且现行知识产权相关法律及国际条约的保护。
第一章 产品概述¶
1.1 适用范围¶
1.2 产品概述¶
1.3 产品特点¶
◆ 高集成度。集成多种显示接口/以太网/Wi-Fi/ BT 于一体 ，简约超薄 ，卓尔不凡。
◆ 内置 PCI-E 4G 模块接口 .支持移远、龙尚等多种 PCI-E 4G 模块上网。
◆ 丰富的扩展接口 .6路 USB 接口(4路插针 ,2路标准 USB 口 ) ,5路串口（ 2路 TTL ， 2路 RS232 , 1路RS485） ,GPIO/ADC 接口 ，可以满足市场上各种外设的要求。
◆ 支持双屏异显。 LVDS 屏最大支持1920* 1080的分辨率 ， EDP 屏实测可支持1920* 1080的分辨率， RK 官方测试最高可到2650* 1600分辨率。
◆ 高性能,自带深度神经网络单元（ NPU） ，性能高达1 TOPS ，能够满足深度学习的项目需求。
◆ 支持 Android 系统定制 ，提供系统调用接口 API 和 参考代码 ，完美支持客户上层应用 APP 二次 开发。
◆ 丰富的显示接口 ， 除了有 LVDS 和 eDP 显示接口以外 ，还支持 HDMI 2 .0显示输出 ， 带宽可达 18Gbps ，最高可以支持4K@60Hz ，接口类型为 HDMI TYPE-A ，满足市面上99%以上的应用场景。
◆ 支持多种 USB 外设 ，例如 USB 摄像头、 U 盘、触摸屏、扫码器、读卡器、麦克风、 鼠标、4G 模 块等。
◆ 完美支持红外、光学、 电容、 电阻、触摸膜等多种主流触摸屏，支持免驱触摸屏的 HID 配置 ，无需调试。

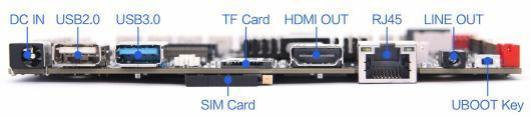

1.4 外观及接口示意图¶

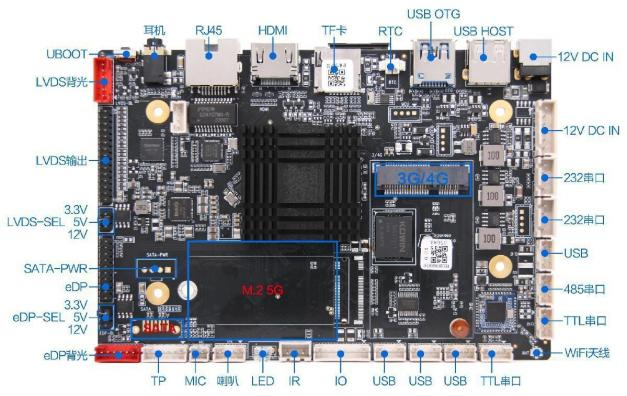

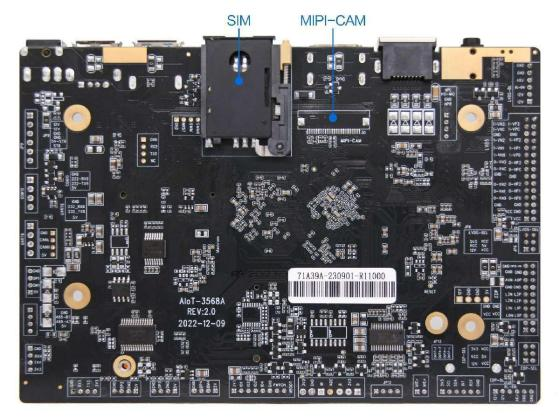

正面/背面：
正视图：
正视图） |
|
照片声明 ：以上照片系选取我司某一批次生产的板卡进行拍摄 ，由于产品在不断维护 ，可能实际出货的板卡与照片不尽一致。
第二章 基本功能列表¶
CPU |
RK3568, 四核 ，最高主频 2.0GHz |
操作系统 |
Android 11.0 |
内存 / 存储 |
标配 2GB（4GB 可选）/ 标配 16GB（ 32GB/64GB 可选） |
内置 ROM |
2KB EEPROM（默认不带 ，可选贴） |
HDMI 输出 |
1 路 ，标准 Type-A 母座 ，最高支持 4Kx2K@60Hz 的分辨率 |
LVDS 输出 |
1 路 ，支持单/双 6-8bit ，可直接驱动 50/60Hz 液晶屏 ，LVDS 屏最大支持 1920*1080 的分辨 率 |
eDP 输出 |
1 路 ，可直接驱动多种分辨率的eDP 接口液晶屏 ，实测已支持 1920*1080 的分辨率,RK 官方 测试最高可到 2650*1600 分辨率 |
频输入/输出 |
喇叭输出（支持左右声道输出 ，默认 6W ，可配置 10W ，需要改电阻）、MIC IN*1 |
耳机输出 |
支持一路三/四段耳机插入 |
USB 接口 |
1 路 USB3.0 OTG 5 路 USB HOST |
串口 |
2 路 RS232，（ 2 路可配置成 TTL） 2 路 TTL 1 路 RS485 |
I2C 接口 |
1 路 ，可接 I2C 接口的 TP 或外设 |
网络支持 |
1、支持 10/100/1000M 自适应以太网 2、内置 Wi-Fi ，支持蓝牙 3、内置 MINI PCI-E 接口 ，可支持 4G 上网 ，不支持模拟或数字通话 |
存储 |
支持 U 盘、TF 卡扩展存储 |
RTC 实时时钟 |
支持低功耗 |
系统升级 |
支持本地 USB 升级 |
可选配功能 |
1路CAN接口 1路MI PI摄像头接口 1路SATA接口 1路M.2接口 |

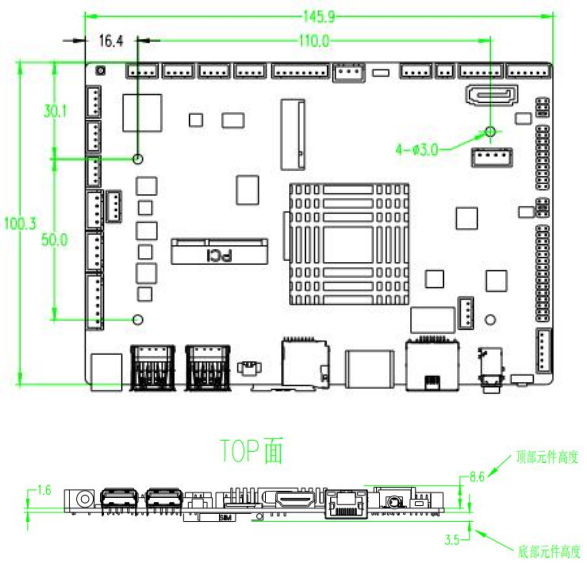

第三章 PCB 尺寸和接口布局¶
3.2 接口参数说明¶
图片标注说明 ：插座接口图片上圆圈处“
”表示第一脚，红色座子的的“
”表示第一脚

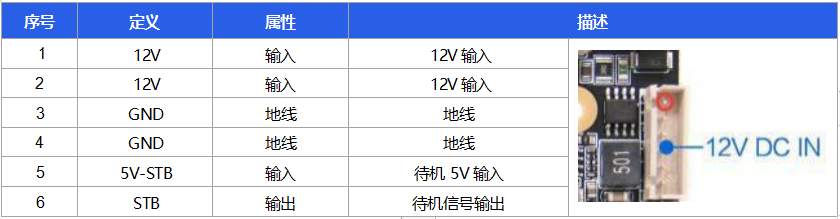

3.2.1 电源输入接口（6pin/2.54mm）¶
注意事项：
1.电源接口规格需要符合 DC 插座型号 ， DC 插座默认孔径 6.0，铜针外径 2.0 ，搭配 DC 插头外径 5.5mm， 孔径 2. 1mm。
2.DC 座和 6pin 电源输入口电压波动范围不能超过标准输入电压 12V 的10% ，超过可能会影响主板运行 的稳定性。
3.建议使用符合 3C 标准的电源主板或者适配器 ，并且所选适配器额定输出功率能满足主板和外设同时运行并且留有 30%-50%余量 ， 即当总电流达到 1.5A 时 ，应当选用 2.5A-3A的规格。
3.2.2 RTC 电池接口（2pin/1.25mm）¶
3.2.3 USB 接口（4pin/2.0mm*4）¶
3.2.4 MIC 接口（2pin/2.0mm）¶
功能描述：

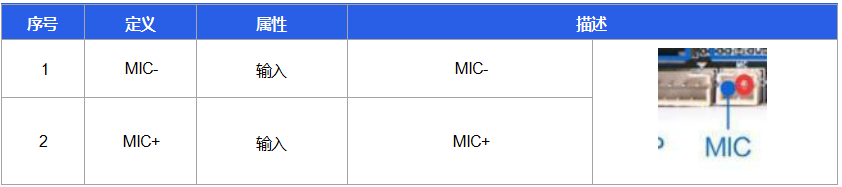

主板有一路 MIC 接口 ，用于接外置麦克风。 电气定义如下：
注意事项：
1、注意 MIC 正负极的接法 ，勿反接。
2、 MIC 的线长尽量不要太长 ， MIC 线在设备内部走线尽量避开高速信号线和电源线布置 ，避免干扰声音。
3.2.5 遥控接收接口（ 3pin/2.54mm）¶
功能描述：

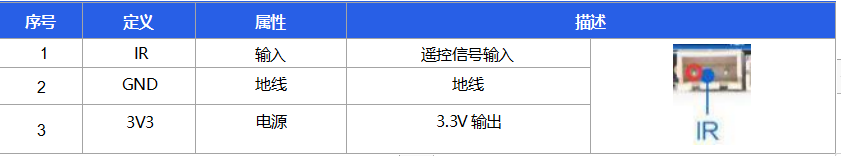

主板有一路 IR 遥控接口 ，用于接外置遥控接收头。
电气定义如下：
注意事项：
1、注意遥控接收头的 pin脚定义和正负极 ，不要接反 ，接反可能导致遥控接收头损坏 ，无法使用遥控。

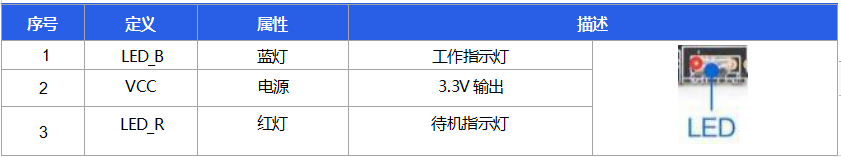

3.2.6 工作指示灯¶

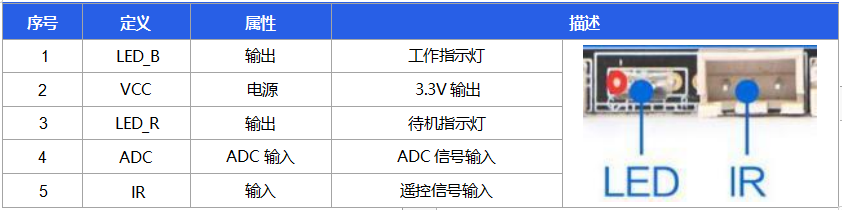

功能描述 ：主板默认带一颗共阳红蓝双 LED 灯。
电气定义如下：
3.2.7 LED/IR 接口（7pin/2.54mm）¶
功能描述：
主板的 LED/ IR 接口可以合并为一个 7pin插座 ，功能与单个 LED/ IR 一致。 位置与遥控接收座和指示灯共用（可选择焊接 2.54mm 间距的 7pin插座） 。
电气定义如下：
注意事项：
1、指示灯接口为共阳极指示灯接口 ，默认需要使用共阳极指示灯。
2、板上默认有限流 ， LED 灯驱动电流 6mA ， 电压 3.3V ，外接指示灯不需要增加电阻 ，不然亮度可能会过 低。

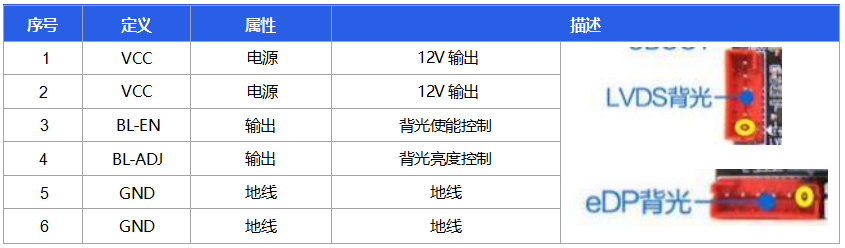

3.2.8 背光控制接口（6pin/2.0mm*2）¶
功能描述：
主板默认带有两路背光调节/控制接口 ，一路默认为 LVDS 背光调节/控制接口 ，另一路为 eDP 背光控 制/调节接口。
电气定义：
注意事项：
1、此插座中的 12V 电源只能作为背光电源输出 ，禁止作为电源输入供给系统。
2 、 LVDS 调光方式默认为 ADJ ， eDP 背光座默认为 PWM 调光 ，请根据所选屏的规格书标明的调光方式选 用。
3 、ADJ 和 PWM 可以通过更改硬件实现切换 ，如有更改需求请咨询 FAE。
4、 由于主板电源走线宽度有限 ，在设计时一般只考虑主板本身负载 ，所以当使用 19 寸以上大屏或者屏的 功耗在 15W 以上时 ，背光供电请从其他电源板上取电 ， 以免造成系统不稳定。

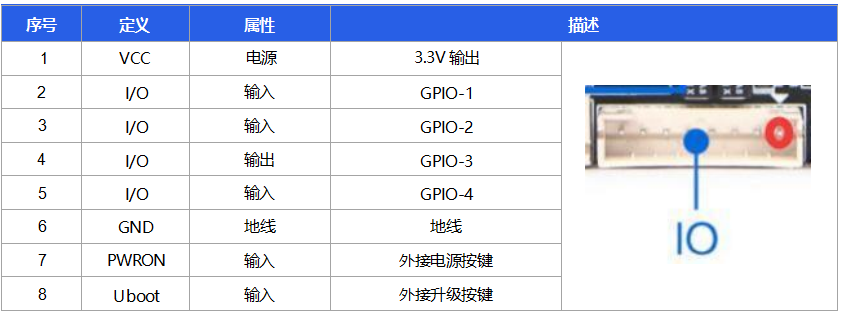

3.2.9 IO/KEY 接口（8pin/2.0mm）¶
功能描述：
IO 用于给外设提供控制信号的输入/输出 ， 电平为 3.3V 。该插座中还引出了开关机按键和升级按键的接 口。
电气定义：
注意事项：
1、外设的 IO 电平不能高于 3.3V ,如果对接设备 IO 电平高于 3.3V 时 ，要有隔离电路或者电平转换电路 ，否 则会烧坏主控和设备。
2、使用 IO 口时 ，注意 IO 口是输入还是输出。
3、注意外设通过此 IO 口串电（关机状态下 ，用万用表测量此 IO 应为 0V） 。

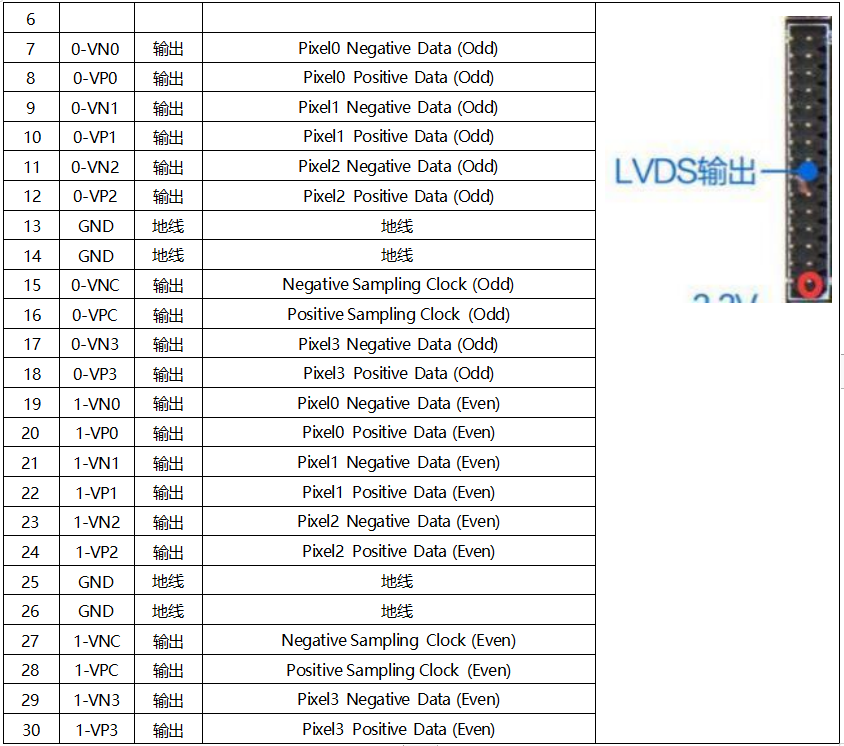

3.2.10 LVDS 屏接口（ 15*2pin/2.0mm）¶
功能描述：
通用的 LVDS 接口定义 ，支持单/双 ，6/8 位 1080P LVDS 屏。 电气定义如下：

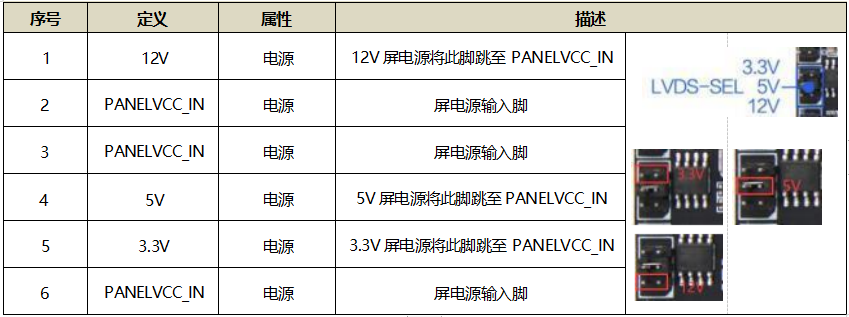

可以通过 LVDS-SEL 插座调节屏电源电压 ，通过跳线帽进行选择 ，可选择支持 3.3V/5V/ 12V 屏电源供电。。
注意事项：
1、请确认屏规格书屏供电电压是否正确 ，板子相应电源是否可以满足屏工作最大电流。
2 、请使用万用表确认跳线帽选择的电源是否正确。
3、接单 6/8 位 LVDS 屏的屏线时 ，靠近 pin1 端来接插安装 ，切勿反接和错位 ， 以免造成屏和主板损坏。
4、连接前请注意线序的电气定义是否匹配 ， 需先连接好屏后再上电 ，不允许带电拔插使用。
3.2.11 EDP 屏接口（ 10*2pin/2.0mm）¶
功能描述：

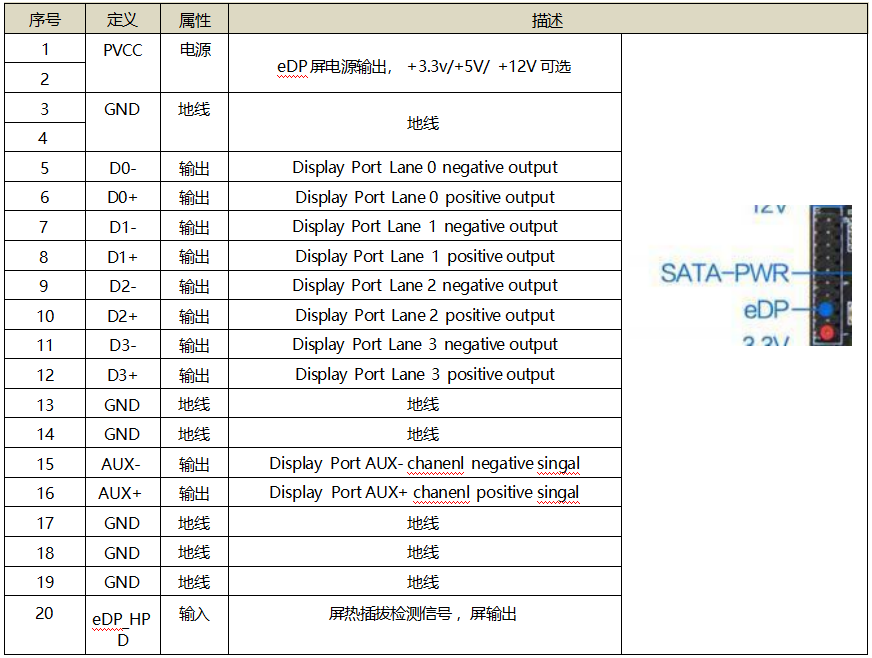

该接口为常见的eDP 屏接口 ，形式为 10*2 双排插针。 电气定义：

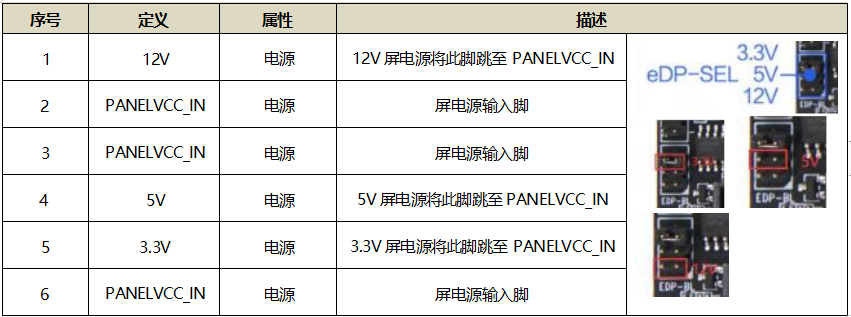

可以通过 eDP-SEL 插座调节屏电源电压 ，通过跳线帽进行选择 ，可选择支持 3.3V/5V/ 12V 屏电源供电。。
电气定义如下：
注意事项：
1、请确认屏规格书屏供电电压是否正确 ，板子相应电源是否可以满足屏工作最大电流。
2 、请使用万用表确认跳线帽选择的电源是否正确。
3 、连接前请注意线序的电气定义是否匹配 ， 需先连接好屏后再上电 ，不允许带电拔插使用。

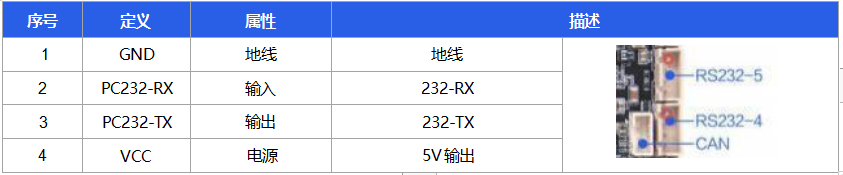

3.2.12 RS232 串口插座接口（4pin/2.54mm*2）¶
功能描述：
板卡默认引出了 2 组普通 RS232 串口 ，可支持市面上通用的 RS232 串口设备。
232 接口的电气定义如下：
注意事项：
1、 串口电压是否匹配。不能直接接入 TTL, RS485 串口设备。
2、TX ， RX 接法是否正确。

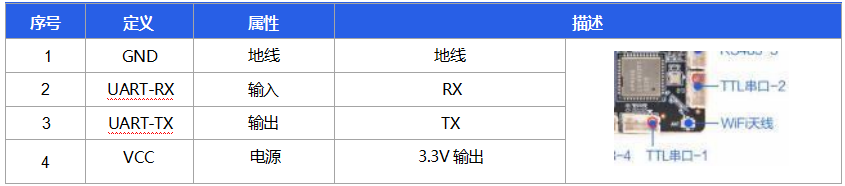

3.2.13 TTL 串口插座接口*2（4pin/2.0mm*2）¶
功能描述：
板卡支持 2 组普通双线串口 ，可支持市面上通用的串口设备 ， 串口的电平为 0V 到 3.3V。
电气定义如下：
注意事项：
1、TTL 串口电压是否匹配。不能直接接入 RS232 , RS485 设备。
2、TX ， RX 接法是否正确。
3、如果对接的串口的电平高于 3.3V 时 ，要有隔离电路或者电平转换电路 ，否则会烧坏主控和设备。
4 、软件在开发过程中注意系统节点与硬件串口接口对应关系 ，参考下文《串口与系统节点定义》 。

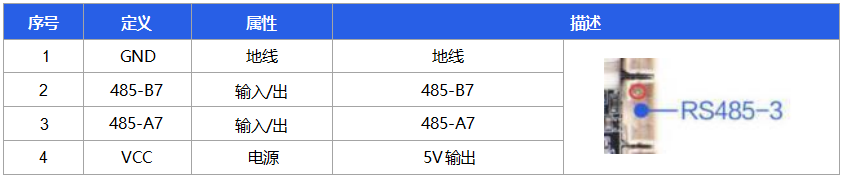

3.2.14 485 串口插座接口（4pin/2.0mm）¶
功能描述：
板卡也引出了 1 组普通 485 串口 ，可支持市面上的 485 串口设备。
电气定义如下：
注意事项：
1、 串口类型是否匹配 ，不能直接接入 RS232 ,TTL 串口设备。
2、A ， B 接法是否正确。
串口配置和节点如下：
注意事项：
1、修改配置需要专业人士操作

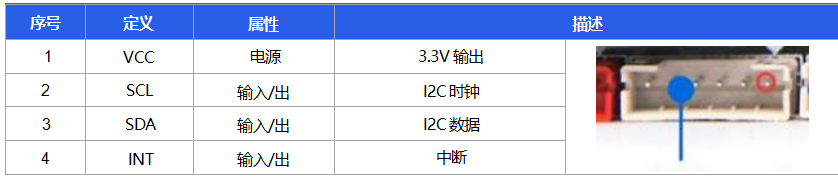

3.2.15 I2C 接口（6pin/2.0mm）¶
功能描述：
板卡支持接入 I2C 接口的 TP 屏。
电气定义：
注意事项：
1、板卡支持接入 I2C 接口的 TP 屏 ，接入前请确认触摸屏的接口是 I2C 的还是 USB 的。
2、接口中的 I2C 及 RST、 INT 电平为 3.3V ，如果接入 1.8V 电平的触摸屏 ，需做好电平转换。
3 、连接前请注意线序的电气定义是否匹配 ， 需先连接好触摸屏后再上电 ，不允许带电拔插使用。
3.2.16 MI PI Camera 接口（30pin/0.5mm*2）（可选配）¶
功能描述 ：板卡支持 1 路 mipi camera 的输入。
MIPI Camera 插座电气定义如下：
序 号 |
定义** |
属性 |
描述 |
|
1 |
NC |
/ |
/ |
|
2 |
VDD |
电源 |
2.8V 输出 |
|
3 |
DVDD |
电源 |
1.2V 输出 |
|
4 |
DOVDD |
电源 |
1.8V 输出 |
|
5 |
NC |
/ |
/ |
|
6 |
GND |
地线 |
地线 |
|
7 |
VDD |
电源 |
2.8V 输出 |
|
8 |
GND |
地线 |
地线 |
|
9 |
SDA |
输入/出 |
SDA 信号 |
|
10 |
SCL |
输出 |
SCL 信号 |
|
11 |
RST |
输出 |
复位信号 |
|
12 |
PWDN |
输出 |
掉电控制 |
|
13 |
GND |
地线 |
地线 |
|
14 |
MCLK |
输出 |
主时钟 |
|
15 |
GND |
地线 |
地线 |
|
16 |
D3P |
输入/出 |
mipi 数据通道 3 正 |
|
17 |
D3N |
输入/出 |
mipi 数据通道 3 负 |
|
18 |
GND |
地线 |
地线 |
|
19 |
D2P |
输入/出 |
mipi 数据通道 2 正 |
20 |
D2N |
输入/出 |
mipi 数据通道 2 负 |
|
21 |
GND |
地线 |
地线 |
|
22 |
D1P |
输入/出 |
mipi 数据通道 1 正 |
|
23 |
D1N |
输入/出 |
mipi 数据通道 1 负 |
|
24 |
GND |
地线 |
地线 |
|
25 |
CLKP |
输入/出 |
mipi 时钟通道正 |
|
26 |
CLKN |
输入/出 |
mipi 时钟通道负 |
|
27 |
GND |
地线 |
地线 |
|
28 |
D0P |
输入/出 |
mipi 数据通道 0 正 |
|
29 |
D0N |
输入/出 |
mipi 数据通道 0 负 |
|
30 |
GND |
地线 |
地线 |
注意事项：
1、最大支持的分辨率为 ：4096X2304。
2 、不能支持双目 mipi camera 模组。
3、接口中的 I2C 及 RST 等信号电平为 1.8V ，如果接入 3.3V 电平的模组 ，需做好电平转换。
4、连接前请注意线序的电气定义是否匹配 ， 需先连接好模组后再上电 ，不允许带电拔插使用。

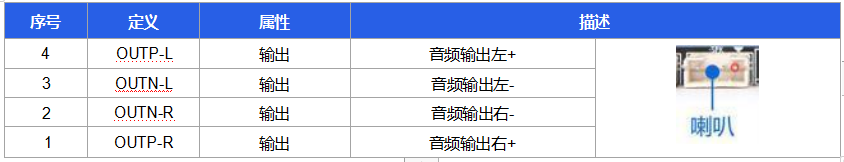

3.2.17 喇叭接口（4pin/2.0mm）¶
功能描述 ：此接口可以接外置扬声器。
注意事项：
1、此为双喇叭连接 ，在使用单喇叭的时候是 pin1 与 pin2 一组 ， pin3 与 pin4 一组 ，不要搞错。
2、 喇叭的使用 ，需先连接好喇叭后再开机 ，不允许带电拔插使用。
3、 喇叭接口的默认输出功率为 8R/6W ，如使用 4R 的喇叭需注意功率相应降低一半使用。
4、功放芯片的最大可支持功率到 8R/ 10W ，需定制硬件实现。
5 、使用时务必测量实际最大输出功率应小于实际喇叭额定功率。
3.3 其它一些标准接口以及功能¶
接口 |
标准 |
参数描述 |
存储接口 |
TF 卡 |
采用 SD3.0 接口规范 ，最高支持 Class10 ，最低写入/ 读取速度为 10MB/s ，容量最大可以支持 128GB |
USB TYPE-A |
USB 2.0 ，最高支持 480Mbps/s 传输速率（ 60MB/s） USB 3.0 ，最高支持 5.0Gbps/s 传输速率（ 500MB/s） |
|
以太网接口 |
RJ45 接口 |
支持 10/100/1000M 有线网络 |
HDMI 接口 |
HDMI TYPE-A |
支持多种分辨率 ，1920x1080，1280x720，720x576，
|
耳机接口 |
3.5mm |
支持左右双声道 ，支持 MIC 录音 |
4G 接口 |
Mini PCI-E |
支持 Cat1、Cat4 4G 模块进行网络通信 Cat1：下行峰值约 10Mbps ，上行峰值 5Mbps Cat4：下行峰值 150Mbps ，上行 50Mbps 接口默认电压 3.8V ，供电电流 3A |
5G 接口（可选配） |
M.2 B-KEY |
支持多种型号 M.2 接口的 5G 模块 接口默认电压 3.8V ，供电电流 3A |
SIM 卡接口 |
Mini SIM |
Mini SIM 卡尺寸规格 ：25mmx15mm 执行标准 ：ISO/IEC7810:2003 ，ID-000 |
SATA（可选配） |
标准接口 |
SATA3.0 接口规范 ，支持多种 SATA 硬盘 最高可达 6Gbps/s 传输速率（ 750MB/s） SATA 电源支持 12V/5V 输入 ，不支持 3.3V 电源 |
第四章 电气性能¶
项目 |
最小 |
典型* |
最大 |
|
电源参数 |
电压 |
– |
12V |
– |
纹波 |
– |
– |
50mV |
|
电流 |
3A |
|||
电源电流(HDMI 输出, 未接其它外设) |
工作电流 |
250mA |
380mA |
|
待机电流 |
22mA |
30mA |
||
电源电流(LVDS) |
工作电流 |
400 mA |
1.5A |
|
工作电流 |
550 mA |
2A |
||
工作电流 |
580 mA |
2A |
||
电源电流（eDP） |
工作电流 |
400 mA |
1.5A |
|
工作电流 |
550 mA |
2A |
||
工作电流 |
580 mA |
2A |
||
总输出 |
电流 |
– |
– |
3A |
环境 |
相对湿度 |
– |
– |
80% |
工作温度 |
0℃ |
– |
60℃ |
|
存储温度 |
-40℃ |
80℃ |
备注一 ：接 LVDS/eDP 屏时 ，需注意选择正确的屏工作电压 3.3V , 5V, 12V ，避免烧坏屏。
备注二: 接 LVDS/eDP 屏时 ，板卡整体的工作电流和待机电流视所接的屏而定 ，上表未一一列出。

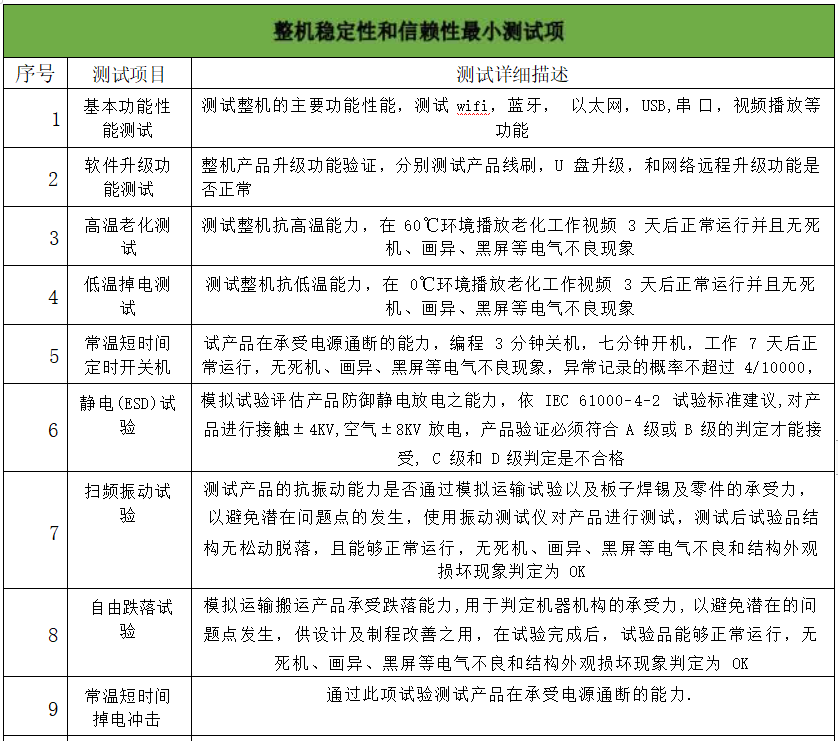

第五章 整机最小测试项¶
说明：
类型 |
标准 |
选配 |
||
DDR |
2G |
|
2G |
□ |
4G |
□ |
4G |
□ |
|
8G |
□ |
8G |
|
|
EMMC |
16 |
|
16
|
□ |
32 |
□ |
32 |
□ |
|
64 |
□ |
64 |
|
|
WiFi+BT |
2.4G+BT |
|
2.4G+BT |
□ |
5G+BT |
□ |
5G+BT |
|
|
4G/PCIE |
|
|
||
5G/M.2 |
□ |
|
||
ETH/RJ45 |
|
|
||
SATA3.0 |
□ |
|
||
LVDS |
|
|
||
eDP |
|
|
||
HDMI |
|
|
||
USB*6 |
|
|
||
TTL*2 |
|
|
||
RS232*2 |
|
|
||
RS485*1 |
|
|
||
CAN*1 |
□ |
|
||
Hdmi in |
□ |
□ |
||
TF |
|
|
||
MIPI CAM |
□ |
|
