AIoT-3588A¶
声明
版权声明 ：本用户手册包括但不限于其所包含的所有信息都受到著作权法的保护 ，未经深圳市视 美泰技术股份有限公司（以下简称 “视美泰 ” ） 许可 ，不得有任何仿造、 复制 、摘抄、 转译 、发行等行为或其他利用。
免责声明 ：对于本用户手册中提及的第三方产品名称或内容 ，其所有权及知识产权都为各产品或 内容所有人所有且现行知识产权相关法律及国际条约的保护。
第一章 产品概述¶
1.1 适用范围¶
AIoT-3588A V1.3属于商显自助终端主板，采用的RK3588芯片是8nm工艺的低功耗、高性能处理器，普遍适用于智慧显示终端产品、视频类终端产品、工业自动化终端、计算终端产品，如：广告机、数字标牌、智能自助终端、智能零售终端、O2O智能设备、工控主机、机器人设备等。
1.2 产品概述¶
AIoT-3588A V1.3采用瑞芯微 RK3588（Cortex-A76x4+ Cortex-A55 x4）八核处理器，搭载Android 12.0系统，主频高达2.4GHz，超强性能，接口丰富。采用Mali-G610 MP4 GPU，支持8K、4K、H.265硬解码，无论是跑分还是解码都是一流，是您在人机交互、工控项目上的新选择。
1.3 产品特点¶
高集成度。集成HDMI/HDMI IN/LVDS/MIPI/eDP/V-by-one（可定制）/以太网/WIFI/BT于一体，简约超薄，卓尔不凡。
内置MINI PCI-E 3/4G模块接口.支持华为、龙尚等多种MINI PCI-E 3G/4G模块上网.
内置M.2（可定制）5G模块接口.支持华为、高新兴、广和通等多种M.2 5G模块上网.
丰富的扩展接口.9个USB接口(6个插针,2个标准USB-A口,1个type-C),5路串口（2路TTL，2路RS232,1路RS485）,GPIO/ADC接口，可以满足市场上各种外设的要求.
支持四屏显示，多屏异显。LVDS屏最大支持1920*1200的分辨率，HDMI屏最大支持7680*4320的分辨率,eDP屏最大支持3840*2160的分辨率，mipi屏最大支持1920*1200的分辨率.
支持SATA硬盘接口，可以满足存储扩展的需求。
高性能。自带深度神经网络单元（NPU），性能高达6.0 TOPS，能够满足深度学习的项目需求。
支持Android系统定制，提供系统调用接口API 参考代码，完美支持客户上层应用APP开发。
完美支持红外、光学、电容、电阻、触摸膜等多种主流触摸屏，支持免驱触摸屏的HID配置，无需调试。
丰富的显示接口，除了有LVDS、eDP和mipi显示接口以外，还支持HDMI 2.0/2.1显示输出，带宽可达18Gbps，最高可以支持7680*4320@60Hz，接口类型为HDMI TYPE-A，满足市面上99%以上的应用场景。`
支持USB单双目摄像头，和MIPI摄像头，MIPI接口可以支持1x2-lane/2x2-lane@2.5Gbps/lane，最高可以支持5M像素(1x2-lane设计限制)。
第二章 基本功能列表¶
主 要功能参数 |
|
板卡尺寸 |
155*115mm |
CPU |
Rockchip RK3588,大小核架构：四核2.4GHz Cortex-A76+四核1.8GHz Cortex-A55 |
操作系统 |
Android 12.0 |
内存 / 存储 |
标配4G（8G可选）/ 标配32G（64G/128G可选） |
内置ROM |
2KB EEPROM（默认不带，可选贴） |
HDMI输出 |
1个,标准Type-A母座，最高支持7680x4320@60Hz的分辨率 |
LVDS输出 |
1路，支持单/双6-8bit，可直 接驱动50/60Hz液晶屏，LVDS屏最大支持1920*1080的分辨率 |
eDP输出 |
1路，可直接驱动多种分辨率的eDP接口液晶屏，实测已支 持1920*1080的分辨率,RK官方测试最高可到3840*2160分辨率 |
mipi输出 |
1个，可 驱动多种分辨率的MIPI液晶屏,实测已支持800*1280的分辨率 |
音 频输入/输出 |
喇叭输出（支 持左右声道输出，默认6W，可配置10W，需要改电阻）、MIC IN*1 |
耳机输出 |
支持一路三/四段耳机插入 |
USB接口 |
1路USB3.0 OTG（Type-C） 8路USB HOST |
串口 |
2路RS232 2路TTL 1路RS485 |
I2C接口 |
1路，可接I2C接口的TP或外设 |
网络支持 |
1、支持10/100/1000M自适应以太网 2、内置WiFi，支持蓝牙5.0 3、内置MINI PCI-E接口，可支持4G上网，暂不支持模拟或数字通话 |
存储 |
支持U盘、TF卡扩展存储 |
RTC实时时钟 |
支持低功耗 |
系统升级 |
支持本地USB升级 |

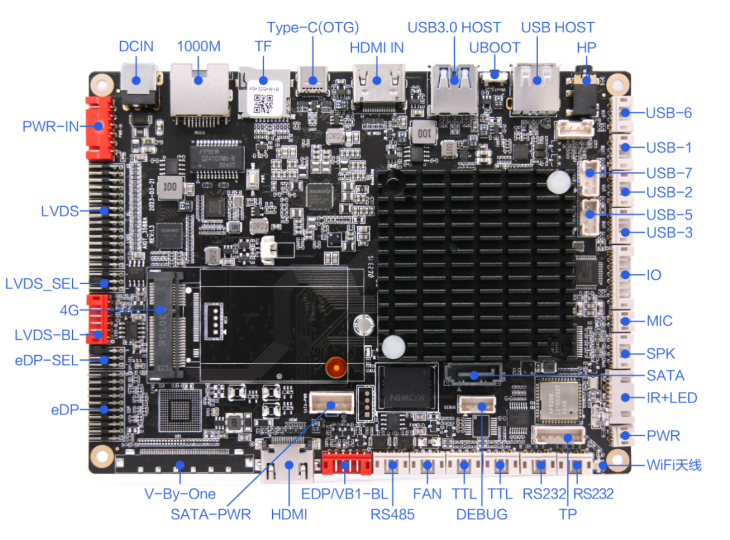

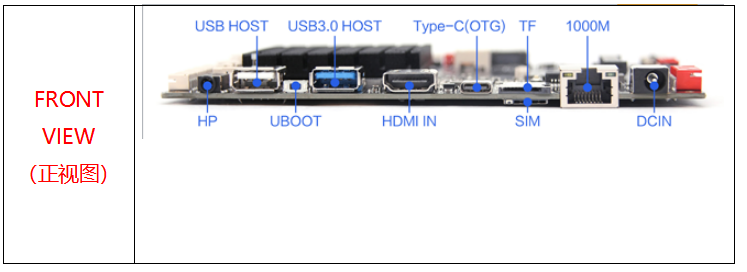

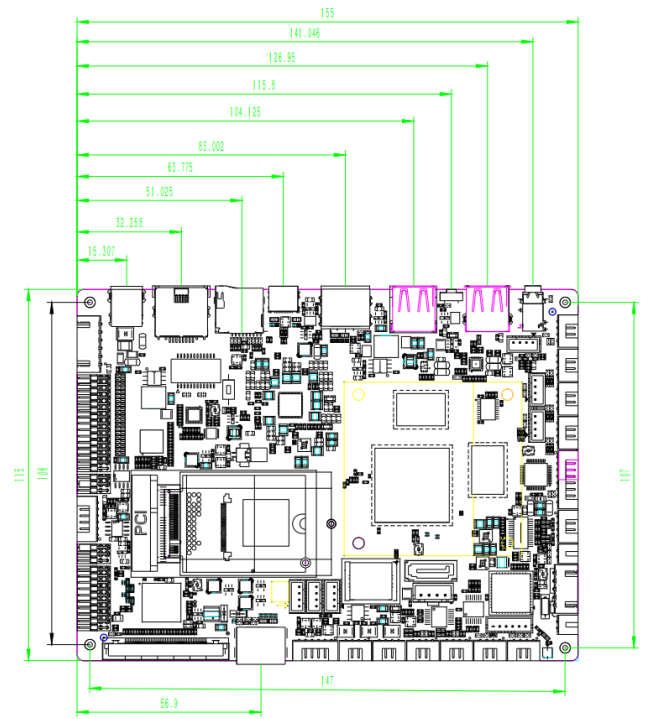

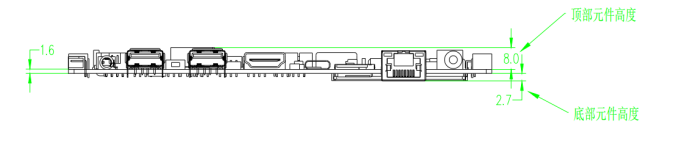

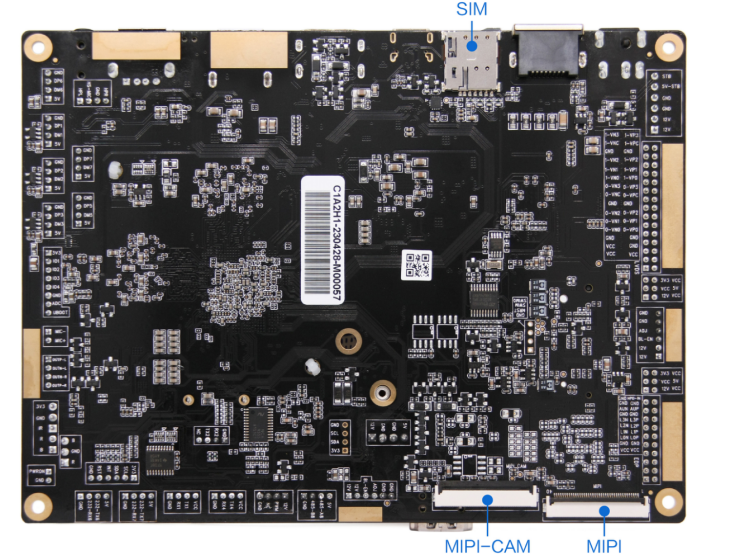

第三章 PCB 尺寸和接口布局¶
3.2 接口参数说明¶
图片标注说明 ：插座接口图片上圆圈处“
”表示第一脚，红色座子的的“
”表示第一脚

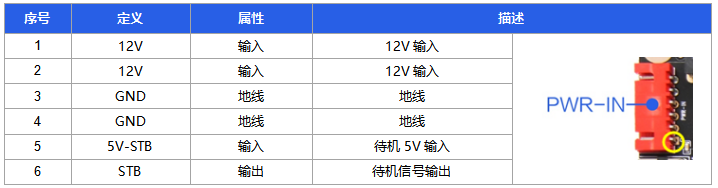

3.2.1 电源输入接口（6pin/2.54mm）¶
功能描述：
板卡采用12Ｖ的直流电源供电，只允许从DC座和电源插座给板子系统供电，电源适配器的插头DC IN规格为Ｄ6.0，d2.0。在未接外设空负载情况下，12V直流电源需支持最小600mA电流。
电气定义如下：
注意事项：
电源接口规格需要符合DC插座型号，DC插座默认孔径6.0，铜针外径2.0，搭配DC插头外径5.5mm，孔径2.1mm。
DC座和6pin电源输入口电压波动范围不能超过标准输入电压12V的10%，超过可能会影响主板运行的稳定性。
建议使用符合3C标准的电源主板或者适配器，并且所选适配器额定输出功率能满足主板和外设同时运行并且留有30%-50%余量，即当总电流达到1.5A时，应当选用2.5A-3A的规格。
3.2.2 RTC 电池接口（2pin/1.25mm）¶
功能描述：
主板带2pin 1.25mm间距的Wafer插座接口，用于断电时给系统时钟供电。
电器定义如下：
注意事项：
RTC电池在使用时，注意正负极是否正确，反接可能会导致短路，从而存在着火和爆炸的风险。
如在使用过程中发现RTC时间不准确，请及时更换RTC电池，选用正确的3V，CR2036纽扣电池，如需使用带线电池，请联系FAE提供对应型号规格。
3.2.3 USB 接口（4pin/2.0mm*6）¶
功能描述：
主板具有2个USB标准接口，6个内置的USB插座，用于外设扩展，默认为HOST，供电电流1A。
电气定义如下：
注意事项：
USB端子线的定义在使用前需要核对，避免电源与地接反，导致烧外设和主板。
USB外设线长度尽量短，满足使用需求即可，不可使用过长的USB线，不然可能导致外设使用过程中出现稳定性问题。
USB线内信号为高速差分信号，USB线材尽量使用带编织屏蔽层的线，可以很大增强设备的抗干扰能力，增加设备稳定性。

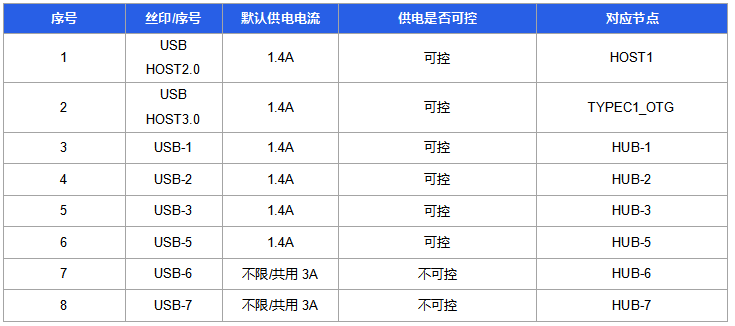

USB口说明：
3.2.4 MIC 接口（2pin/2.0mm）¶
功能描述：
主板有一路MIC接口，用于接外置麦克风。

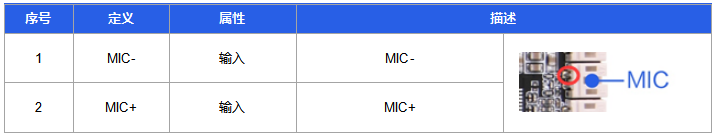

电气定义如下：
注意事项：
1、注意MIC正负极的接法，勿反接。
2、MIC的线长尽量不要太长，MIC线在设备内部走线尽量避开高速信号线和电源线布置，避免干扰声音。

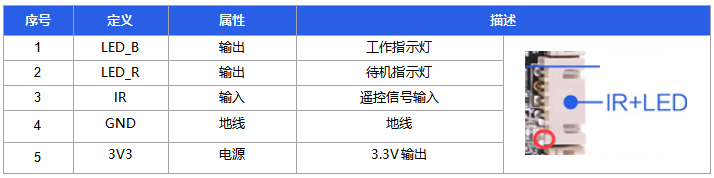

3.2.5 LED/IR接口（5pin/2.54mm）¶
功能描述：
主板有一路IR遥控接口和指示灯共用的插座，其中pin3-5可选择焊接IR接收管或接外置遥控接收头。

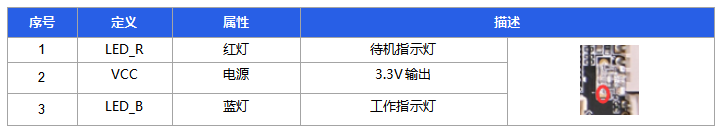

电气定义如下：
注意事项：
1、指示灯接口为共阴极指示灯接口，默认需要使用共阴极指示灯。
2、板上默认有限流，LED灯驱动电流6mA，电压3.3V，外接指示灯不需要增加电阻，不然亮度可能会过低。
3、注意遥控接收头的pin脚定义和正负极，不要接反，接反可能导致遥控接收头损坏，无法使用遥控。

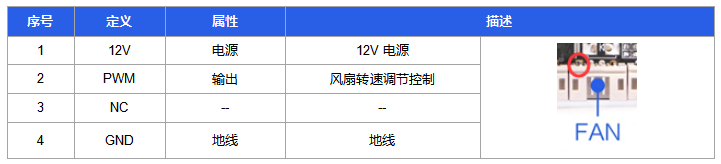

3.2.7 FAN风扇接口（4pin/2.0mm）¶
功能描述：主板有1个风扇接口，支持12V的风扇，支持PWM调节转速（默认该功能不支持）。
电气定义如下：
注意事项：
1.安装风扇时需注意pin脚定义是否一致。

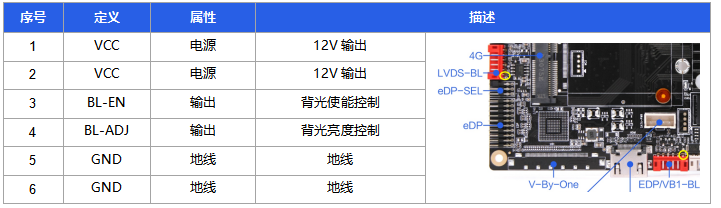

3.2.8 背光控制接口（6pin/2.0mm*2）¶
功能描述：
主板默认带有两路背光调节/控制接口，一路默认为LVDS背光调节/控制接口，另一路为eDP/VB1背光控制/调节接口。
电气定义：
注意事项：
此插座中的12V电源只能作为背光电源输出，禁止作为电源输入供给系统。
LVDS调光方式默认为ADJ，eDP背光座默认为PWM调光，请根据所选屏的规格书标明的调光方式选用。
ADJ和PWM可以通过更改硬件实现切换，如有更改需求请咨询FAE。
由于主板电源走线宽度有限，在设计时一般只考虑主板本身负载，所以当使用19寸以上大屏或者屏的功耗在15W以上时，背光供电请从其他电源板上取电，以免造成系统不稳定。
3.2.10 IO/KEY接口（8pin/2.0mm）¶
功能描述：

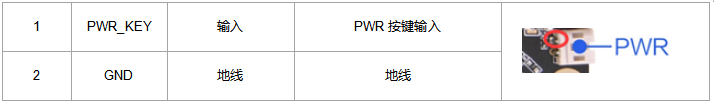

IO用于给外设提供控制信号的输入/输出，电平为3.3V。该插座中还引出了开关机按键和升级按键的接口。

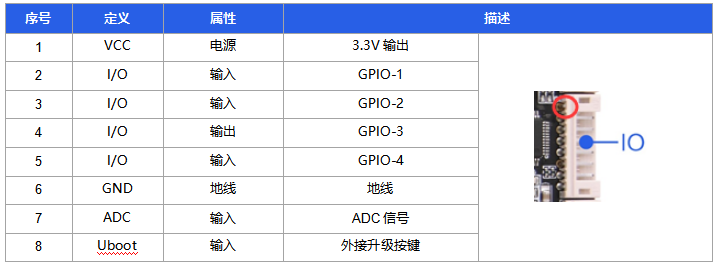

电气定义：
注意事项：
1、外设的IO电平不能高于3.3V,如果对接设备IO电平高于3.3V时，要有隔离电路或者电平转换电路，否则会烧坏主控和设备。
2、使用IO口时，注意IO口是输入还是输出。
3、ADC电平为最大1.8V。
4、注意外设通过此IO口串电（关机状态下，用万用表测量此IO应为0V）。
3.2.11 LVDS屏接口（15*2pin/2.0mm）¶
功能描述：
通用的LVDS接口定义，支持单/双，6/8位1080P LVDS屏。

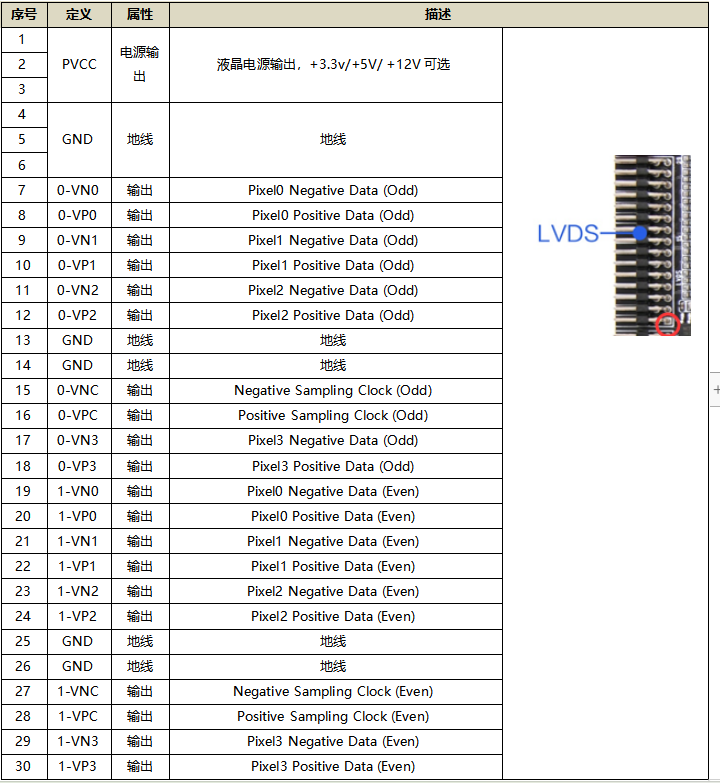

电气定义如下：

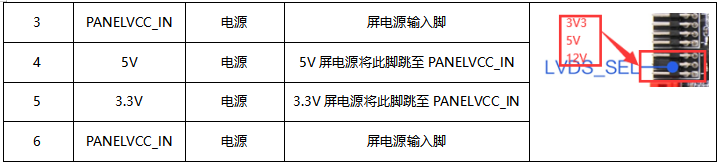

可以通过LVDS-SEL插座调节屏电源电压，通过跳线帽进行选择，可选择支持3.3V/5V/12V屏电源供电。
电气定义如下：
注意事项：
1、请确认屏规格书屏供电电压是否正确，板子相应电源是否可以满足屏工作最大电流。
2、请使用万用表确认跳线帽选择的电源是否正确。
3、接单6/8位LVDS屏的屏线时，靠近pin1端来接插安装，切勿反接和错位，以免造成屏和主板损坏。
4、连接前请注意线序的电气定义是否匹配，需先连接好屏后再上电，不允许带电拔插使用。

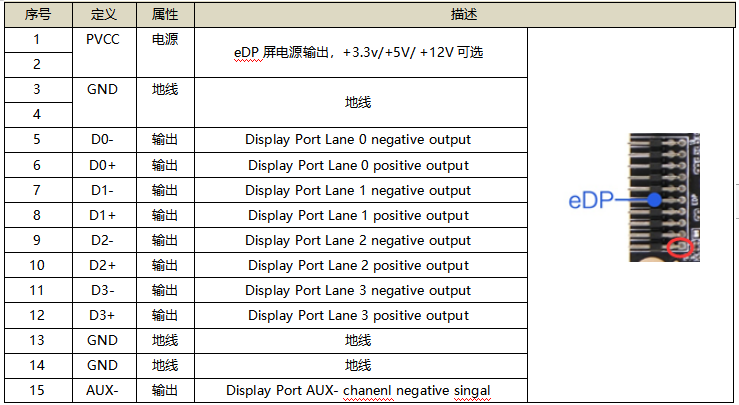

3.2.12 EDP屏接口（10*2pin/2.0mm）¶
功能描述：
该接口为常见的eDP屏接口，形式为10*2双排插针。
电气定义：

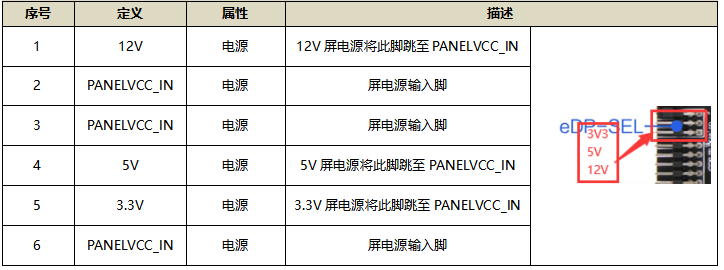

可以通过eDP-SEL插座调节屏电源电压，通过跳线帽进行选择，可选择支持3.3V/5V/12V屏电源供电。
电气定义如下：
注意事项：
1、请确认屏规格书屏供电电压是否正确，板子相应电源是否可以满足屏工作最大电流。
2、请使用万用表确认跳线帽选择的电源是否正确。
3、连接前请注意线序的电气定义是否匹配，需先连接好屏后再上电，不允许带电拔插使用。

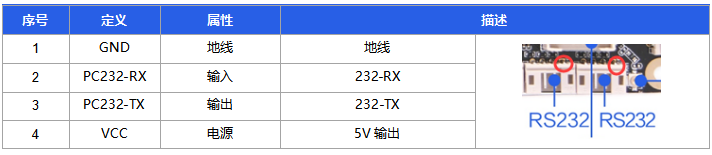

3.2.13 RS232串口插座接口（4pin/2.0mm*2）¶
功能描述：
板卡默认引出了2组普通RS232串口，可支持市面上通用的RS232串口设备。
232接口的电气定义如下：
注意事项：
1、串口电压是否匹配。不能直接接入TTL,RS485串口设备。
2、TX，RX接法是否正确。

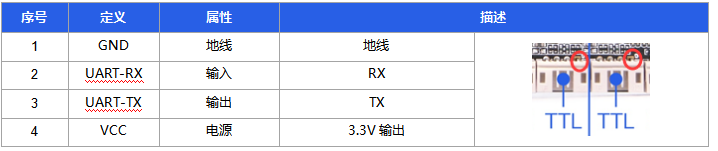

3.2.14 TTL串口插座接口*2（4pin/2.0mm*2）¶
功能描述：
板卡支持2组普通双线串口，可支持市面上通用的串口设备，串口的电平为0V到3.3V。
电气定义如下：
注意事项：
1、TTL串口电压是否匹配。不能直接接入RS232,RS485设备。
2、TX，RX接法是否正确。
3、如果对接的串口的电平高于3.3V时，要有隔离电路或者电平转换电路，否则会烧坏主控和设备。
4、软件在开发过程中注意系统节点与硬件串口接口对应关系，参考下文《串口与系统节点定义》。
3.2.15 485串口插座接口（4pin/2.0mm）¶
功能描述：
板卡也引出了1组普通485串口，可支持市面上的485串口设备。

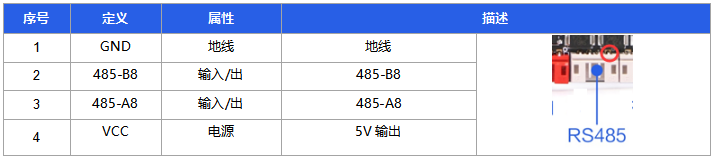

电气定义如下：
注意事项：
1、串口类型是否匹配，不能直接接入RS232,TTL串口设备。
2、A，B接法是否正确。
串口配置和节点如下：
注意事项：
1、修改配置需要专业人士操作

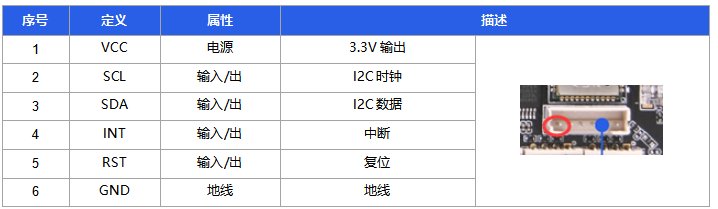

3.2.16 I2C接口（6pin/2.0mm）¶
功能描述：
板卡支持接入I2C接口的TP屏。
电气定义：
注意事项：
1、板卡支持接入I2C接口的TP屏，接入前请确认触摸屏的接口是I2C的还是USB的。
2、接口中的I2C及RST、INT电平为3.3V，如果接入1.8V电平的触摸屏，需做好电平转换。
3、连接前请注意线序的电气定义是否匹配，需先连接好触摸屏后再上电，不允许带电拔插使用。

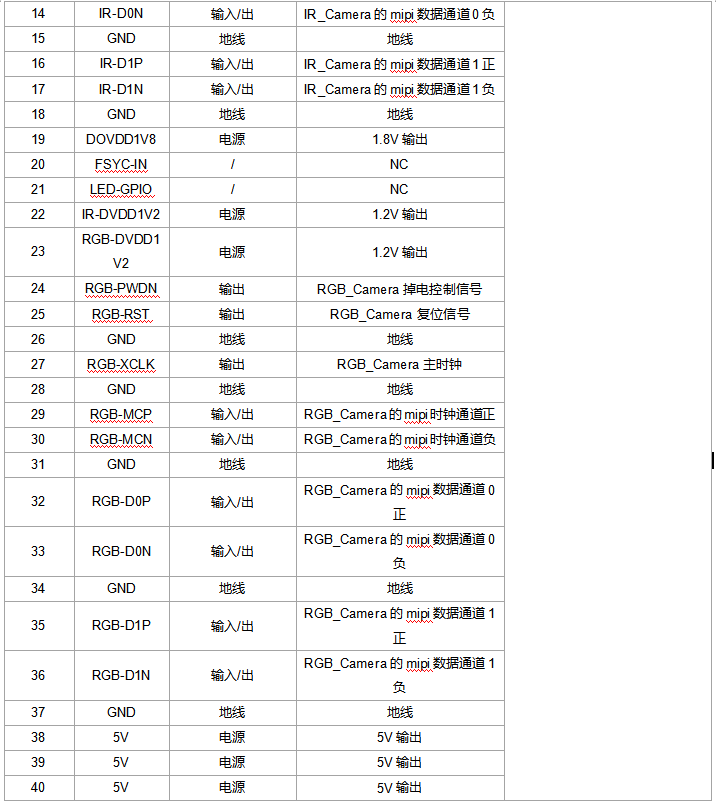

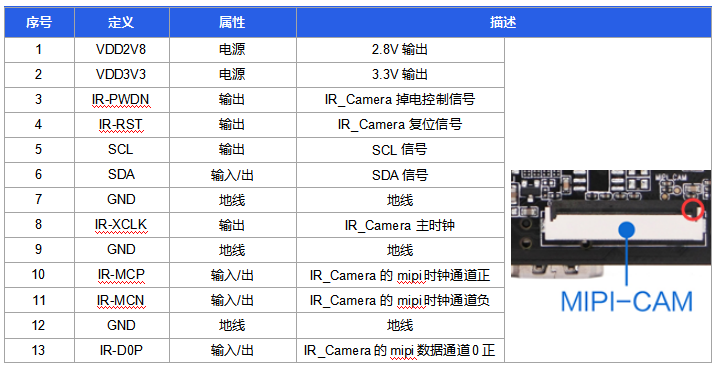

3.2.17 MIPI Camera接口（40pin/0.5mm）¶
功能描述：板卡支持2路mipi camera的输入。
MIPI Camera插座电气定义如下：
注意事项：
1、最大支持的分辨率为：500W（目前实测）。
2、能支持单目mipi camera模组，只需对应接其中一路2lane数据即可。
3、接口中的I2C及RST等信号电平为1.8V，如果接入3.3V电平的模组，需做好电平转换。
4、连接前请注意线序的电气定义是否匹配，需先连接好模组后再上电，不允许带电拔插使用。
3.2.18 MIPI屏接口（背面，40pin/0.5mm）¶
功能描述：
主板支持1个mipi屏的显示接口，接口为40pin 0.5mm间距的FPC插座形式。

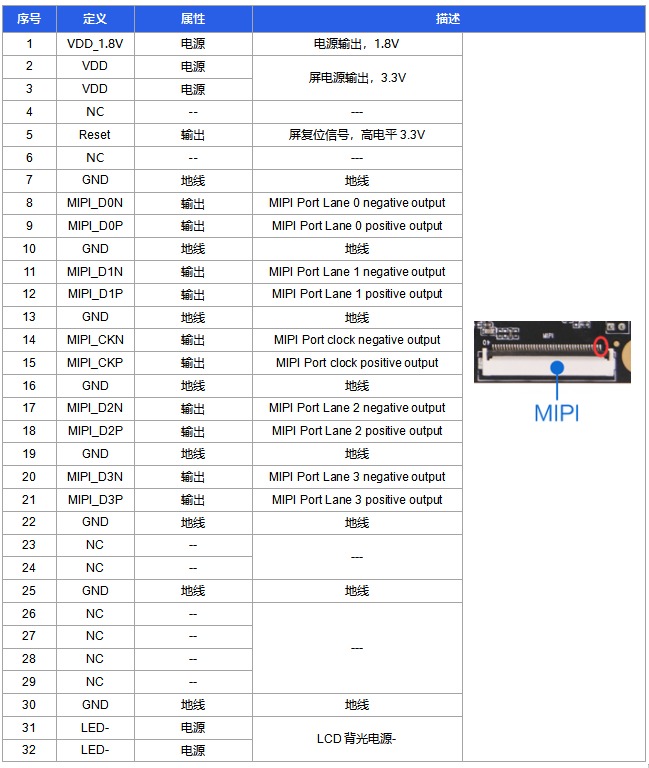

MIPI屏接口的电气定义如下：
注意事项：
请确认屏规格书屏供电电压电流等参数是否与板卡相匹配，板卡默认的背光驱动电流为90mA。如与所选屏的电流参数要求不符，可向我司FAE寻求支持，或者通过调节R9431的阻值来调整输出电流，公式：I(led)=200mV/R9431.**
2、连接前请注意屏接口与板卡接口的线序及定义是否匹配，FPC屏线选用正确。

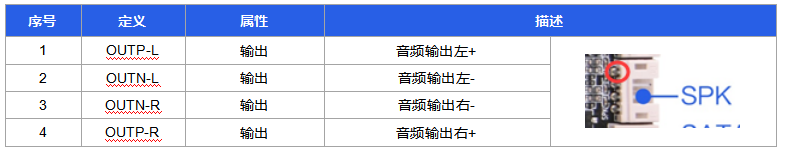

3.2.19 喇叭接口（4pin/2.0mm）¶
功能描述：此接口可以接外置扬声器。
电气定义：
注意事项：
1、此为双喇叭连接，在使用单喇叭的时候是pin1与pin2一组，pin3与pin4一组，不要搞错。
2、喇叭的使用，需先连接好喇叭后再开机，不允许带电拔插使用。
3、喇叭接口的默认输出功率为6R/8W，如使用4R的喇叭需注意功率相应降低一半使用。
4、功放芯片的最大可支持功率到8R/10W，需定制硬件实现。
5、使用时务必测量实际最大输出功率应小于实际喇叭额定功率。

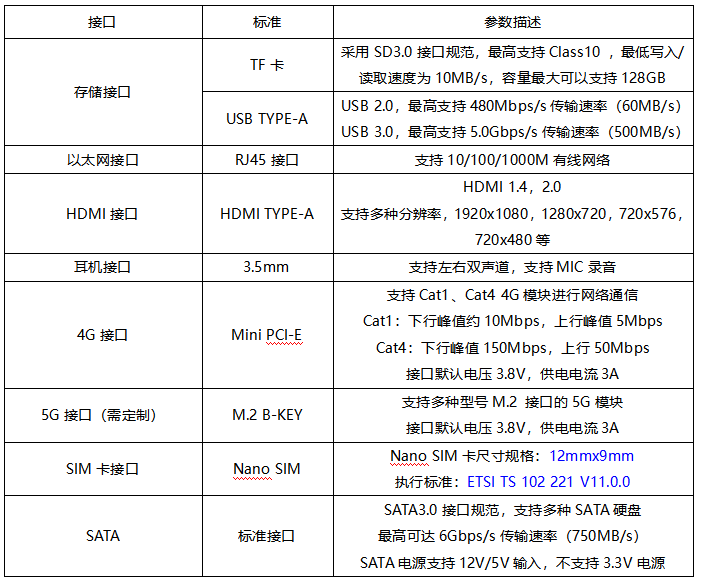

3.3 其它一些标准接口以及功能¶
第四章 电气性能¶
备注一：接LVDS/eDP/MIPI屏时，需注意选择正确的屏工作电压3.3V, 5V, 12V，避免烧坏屏。
备注二: 接LVDS/eDP/MIPI屏时，板卡整体的工作电流和待机电流视所接的屏而定，上表未一一列出。

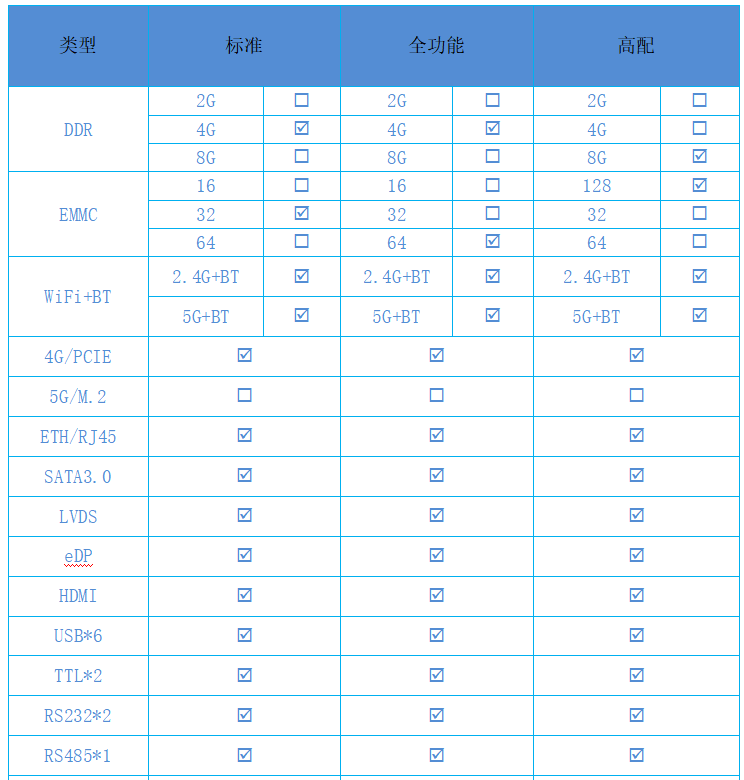

第六章 可配置参数表（差异点）¶

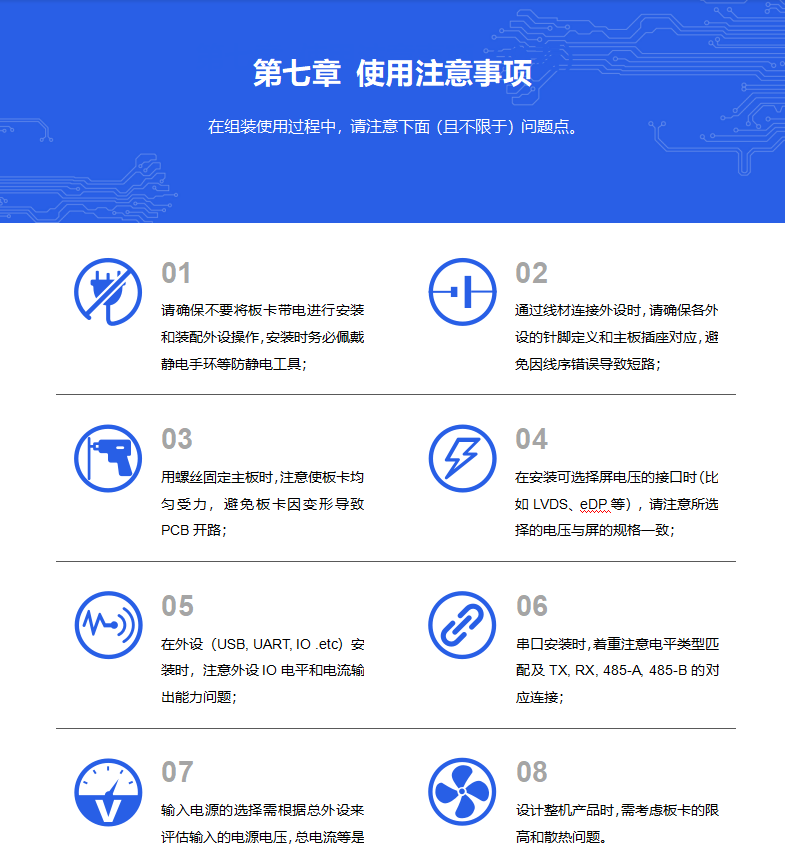

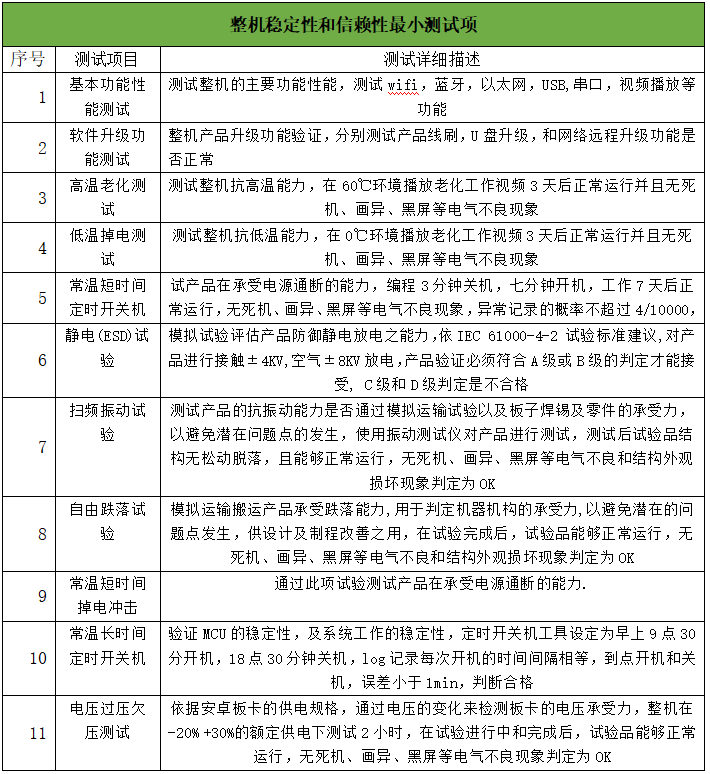

第七章 使用注意事项（必看）¶
在组装使用过程中，请注意下面（且不限于）问题点。
