Ethernet

1. 简介

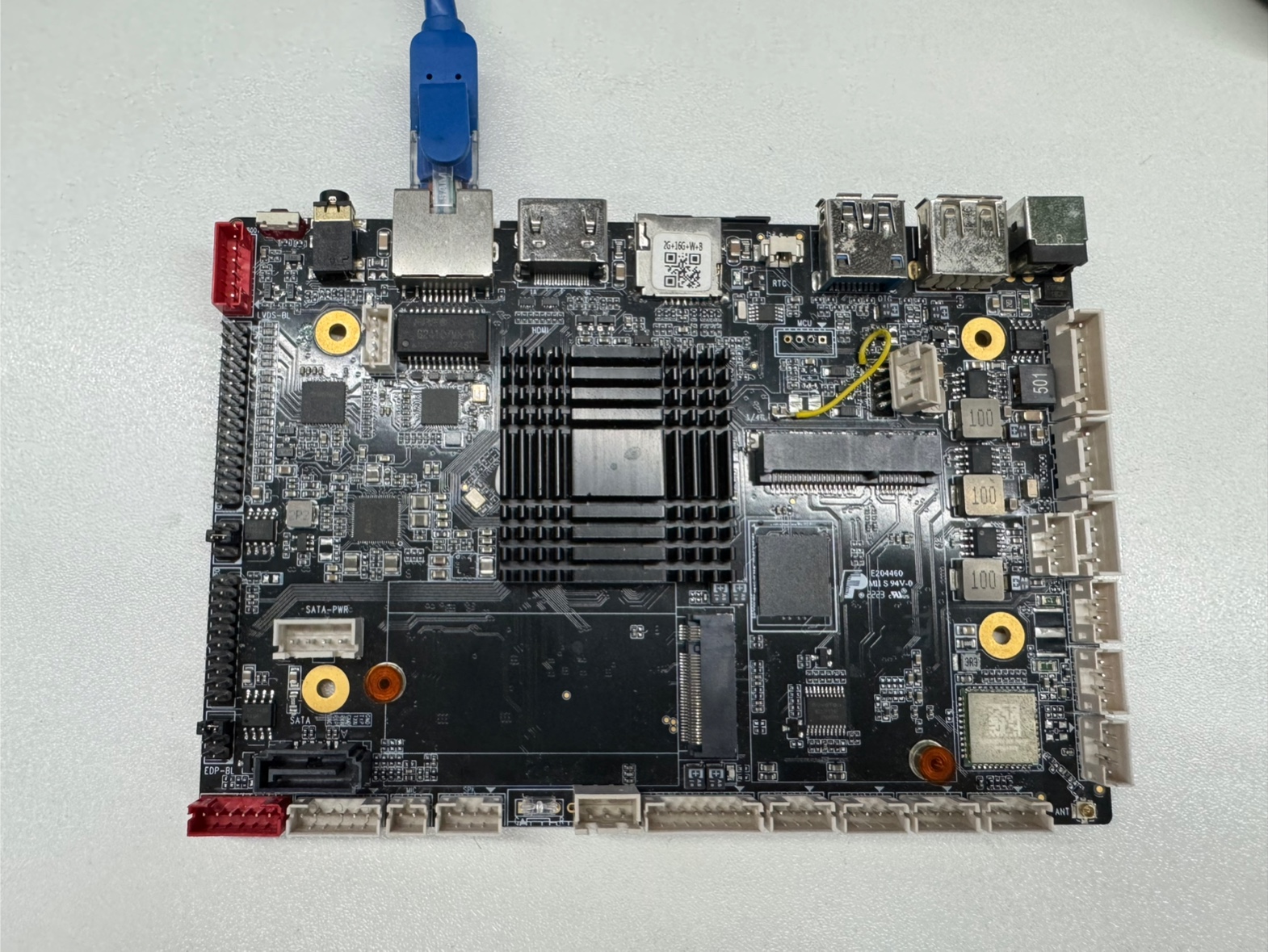

AIOT-3568A设有以太网模块，支持热插拔，插上若连接成功，小灯会闪烁，可根据此点来判断网线是否连接成功。 以太网模块以及如何连接如下：

ent

2. HDC相关指令

hdc指令可以用于查询以太网的信息以及连接状态
hdc shell ifconfig

关闭/打开以太网

hdc命令：

ifconfig eth0 X.X.X.X up

ifconfig eth0 X.X.X.X down

注：x.x.x.x 为网卡地址。

3. 标准API使用方法

备注

以太网连接管理主要提供有线网络能力，提供设置有线网络的IP地址，子网掩码，网关，DNS，代理等信息 本模块首批接口从API version 9开始支持。后续版本的新增接口，采用上角标单独标记接口的起始版本。 本模块为系统接口。

  • 以太网标准接口

    @ohos.net.ethernet (以太网连接管理)（系统接口）

  • API使用说明

    使用以太网相关API开发时候，需要先了解熟悉第一个open Harmony工程的创建，相关文档　Hello World应用以及部署

    在使用一个API时，需要注意以下几点：

    • API权限说明

    • API的参数与返回值

    • API调用错误的时候，参考API错误码和通用错误码

    • API示例的正确使用

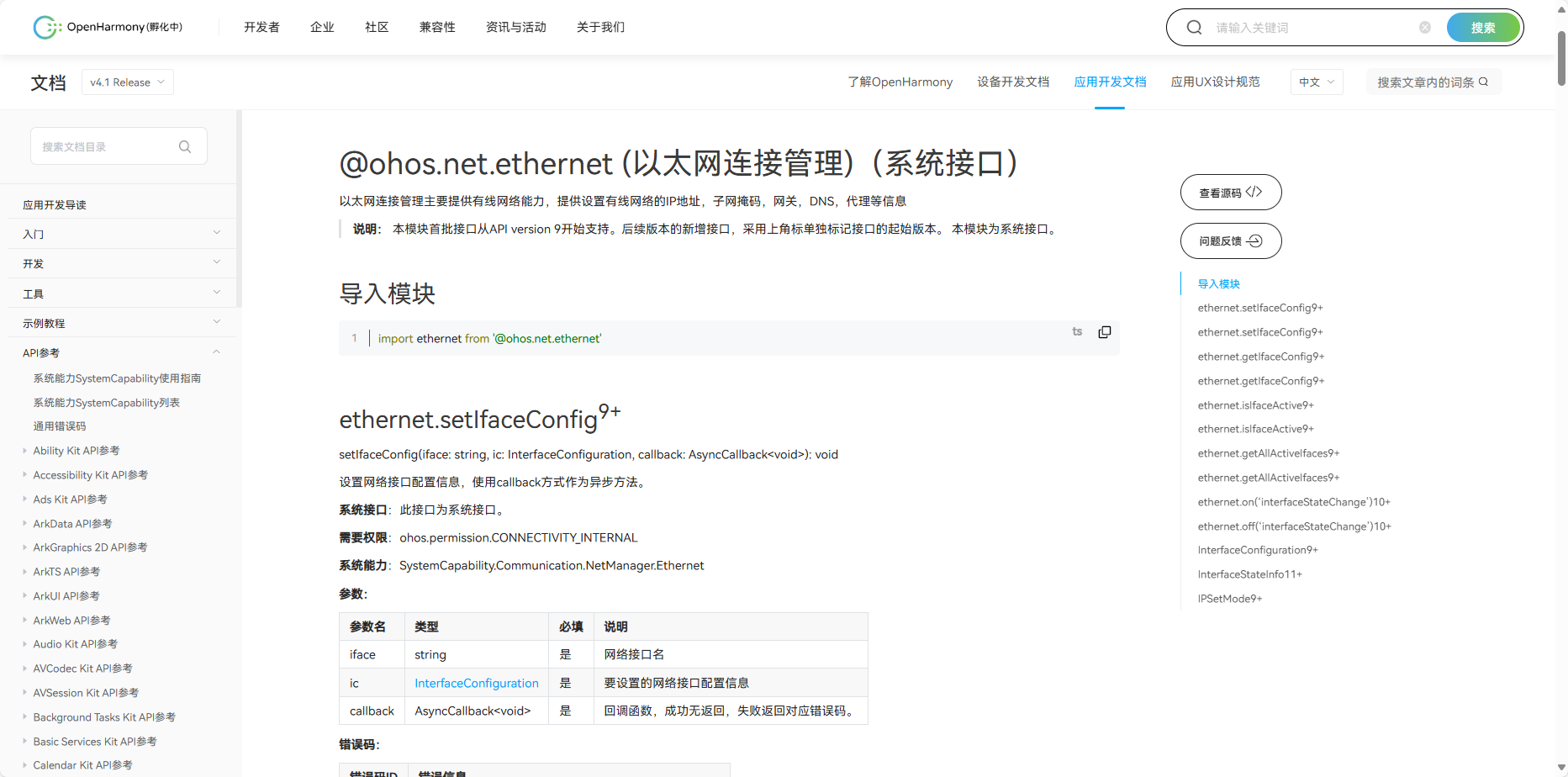

如下图所示，即为标准API文档

entDemo

4. 社区Demo

  • 简介

    为了帮助开发者更快速的使用板子开发和学习，我们在gitee上提供了一个以太网相关的使用示例，每一个项目都是独立的DevEco Studio工程，开发者可以将工程导入到DevEco Studio中即可，通过浏览代码、编译工程、安装和运行应用示例来了解应用示例中涉及API的使用方法。

    giteeWIFI示例

小技巧

在导入社区Demo工程的时候，需要开发者需要注意本地的开发环境是否与项目的一致，即本地SDK是否与项目SDK一致。

  • 导入模块

    在使用以太网标准API的时候，最重要的一步是导入以太网的模块，才能使用以太网相应的API接口。通常模块导入是在文件头导入 导入模块如下：

    import ethernet from ‘@ohos.net.ethernet’

  • API 介绍

    社区Demo的实现引用以下API，实现如何打开获取以太网信息，设置静动态，以及以太网的连接的基本实现。

备注

以下介绍均以为简单介绍API的系统能力以及对应函数 请结合 gitee以太网示例 和 以太网官方标准API开发文档 去熟悉开发

  • ethernet.setIfaceConfig（设置网络接口配置信息）

    • setIfaceConfig(iface: string, ic: InterfaceConfiguration): Promise<void>

    • 需要权限： ohos.permission.CONNECTIVITY_INTERNAL 。

  • ethernet.getIfaceConfig（获取指定网络接口信息，）

    • getIfaceConfig(iface: string): Promise<InterfaceConfiguration>

    • 需要权限： ohos.permission.GET_NETWORK_INFO 。

  • ethernet.isIfaceActive（判断接口是否已激活）

    • isIfaceActive(iface: string): Promise<number>

    • 需要权限： ohos.permission.GET_NETWORK_INFO 。

  • ethernet.getAllActiveIfaces（获取活动的网络接口）

    • getAllActiveIfaces(): Promise<Array<string>>

    • 需要权限： ohos.permission.GET_NETWORK_INFO 。

  • ethernet.on（‘interfaceStateChange’）（注册网卡热插拔事件）

    • getAllActiveIfaces(): Promise<Array<string>>

    • 需要权限： ohos.permission.GET_NETWORK_INFO 。

  • Demo主要实现源码

  • ent.ets
      1  import ethernet from '@ohos.net.ethernet'
  2  import { BusinessError } from '@ohos.base';
  3
  4  @Entry
  5  @Component
  6  struct Index {
  7  @State message: string = '以太网Demo';
  8  private  TAG : string = 'ent_Demo'
  9  @State entModeTest : string = '当前动态Ip'
 10  @State entName : string = "eth0"
 11  @State entModeStatus : boolean = true;//动/静态Ip的判断
 12  @State entMsg : string = ''
 13  @State entIp : string = ''
 14  @State entRoute : string = ''
 15  @State entGateway : string = ''
 16  @State entMask : string = ''
 17  @State entDNS : string = ''
 18  @State entMode : number = 1;
 19
 20
 21  aboutToAppear(): void {
 22     this.getAllActiveIfaces();
 23     this.getIfaceConfig();
 24  }
 25
 26
 27  setIfaceConfig(){
 28     let config: ethernet.InterfaceConfiguration = {
 29        mode: this.entMode,
 30        ipAddr: this.entIp,
 31        route: this.entRoute,
 32        gateway: this.entGateway,
 33        netMask: this.entMask,
 34        dnsServers: this.entDNS
 35     };
 36
 37     const setConfigPromise = ethernet.setIfaceConfig("eth0", config);
 38
 39     setConfigPromise.then(() => {
 40        console.log(this.TAG,"setIfaceConfig promise ok");
 41     }).catch((error: BusinessError)  => {
 42        console.error(this.TAG,"setIfaceConfig promise error = " + JSON.stringify(error));
 43     });
 44  }
 45
 46  getIfaceConfig(){
 47     ethernet.getIfaceConfig(this.entName).then((data: ethernet.InterfaceConfiguration) => {
 48        console.log(this.TAG,"getIfaceConfig promise mode = " + data.mode);
 49        console.log(this.TAG,"getIfaceConfig promise ipAddr = " + JSON.stringify(data.ipAddr));
 50        console.log(this.TAG,"getIfaceConfig promise route = " + JSON.stringify(data.route));
 51        console.log(this.TAG,"getIfaceConfig promise gateway = " + JSON.stringify(data.gateway));
 52        console.log(this.TAG,"getIfaceConfig promise netMask = " + JSON.stringify(data.netMask));
 53        console.log(this.TAG,"getIfaceConfig promise dnsServers = " + JSON.stringify(data.dnsServers));
 54        if (data.mode == 0) {
 55        this.entModeStatus = false;
 56        }else {
 57        this.entModeStatus = true
 58        }
 59        this.entMode = data.mode
 60        this.entMsg = JSON.stringify(data).toString();
 61        this.entRoute = data.route.toString();
 62        this.entGateway = data.gateway.toString();
 63        this.entMask = data.netMask.toString();
 64        this.entDNS = data.dnsServers.toString();
 65     }).catch((error: BusinessError) => {
 66        console.error(this.TAG,"getIfaceConfig promise error = " + JSON.stringify(error));
 67     });
 68  }
 69
 70  isIfaceActive(){
 71     ethernet.isIfaceActive("eth0").then((data: number) => {
 72        console.log(this.TAG,"isIfaceActive promise = " + JSON.stringify(data));
 73     }).catch((error: BusinessError) => {
 74        console.log(this.TAG,"isIfaceActive promise error = " + JSON.stringify(error));
 75     });
 76  }
 77
 78  getAllActiveIfaces(){
 79     ethernet.getAllActiveIfaces().then((data: string[]) => {
 80        console.log(this.TAG,"getAllActiveIfaces promise data.length = " + JSON.stringify(data.length));
 81        if (JSON.stringify(data.length) == '1' ) {
 82        console.log(this.TAG,'data.length')
 83        }
 84        for (let i = 0; i < data.length; i++) {
 85        console.log(this.TAG,"getAllActiveIfaces promise  = " + JSON.stringify(data[i]));
 86        }
 87     }).catch((error:BusinessError) => {
 88        console.error(this.TAG,"getAllActiveIfaces promise error = " + JSON.stringify(error));
 89     });
 90  }
 91
 92  build() {
 93        Column() {
 94        Text(this.message)
 95           .fontSize(50)
 96           .fontWeight(FontWeight.Bold)
 97           .padding(20)
 98        Button('点击切换动/静态IP')
 99           .onClick(()=>{
100              if (this.entMode == 0) {
101              this.entMode = 1;
102              this.entModeTest = '当前动态Ip'
103              this.entModeStatus = true;
104              }else{
105              this.entMode = 0;
106              this.entModeTest = '当前静态Ip'
107              this.entModeStatus = false;
108              }
109              this.setIfaceConfig();
110              this.getIfaceConfig();
111           })
112        if (this.entModeStatus){
113           Column(){
114              TextInput({placeholder : '静态Ip'})
115              .onChange((value : string)=>{
116                 this.entIp = value
117              })
118           }
119           .height(80)
120           .width(300)
121           .padding(10)
122           .margin(10)
123        }
124        Text(this.entModeTest)
125           .fontSize(50)
126           .fontWeight(FontWeight.Bold)
127           .padding(30)
128        Column(){
129           Text('网口信息')
130           Blank()
131           Text(this.entMsg)
132        }
133        .height(80)
134        .padding(10)
135        }
136        .width('100%')
137  }
138
139  }

5. 代码编译

小技巧

代码编译详细流程可见，Hello World应用以及部署 中的第二部分（构建第一个页面部分内容）

6. 代码运行效果

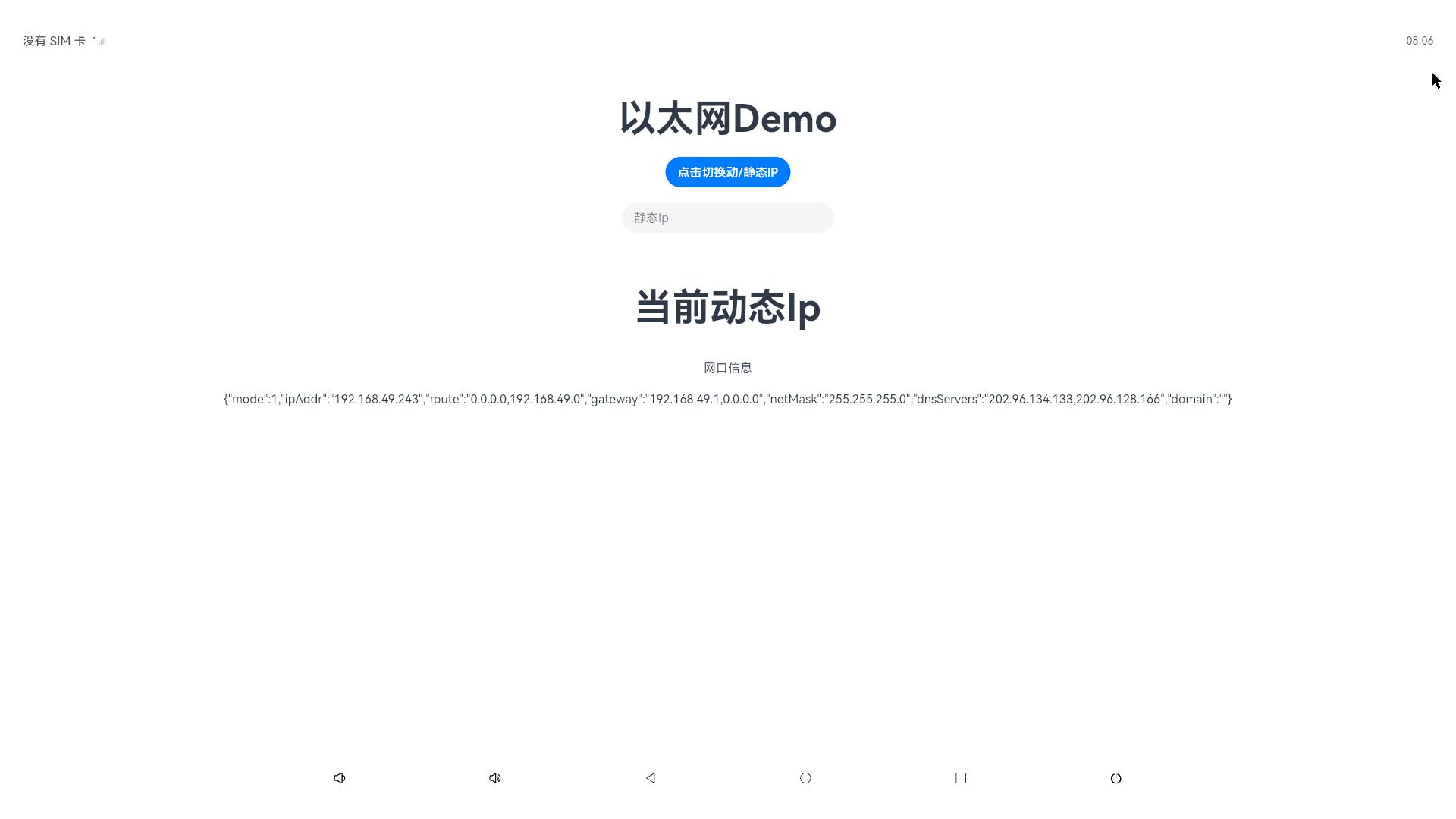

用以上标准API接口实现以太网Demo，如下图所示：

entIndex
