LED

1. 简介

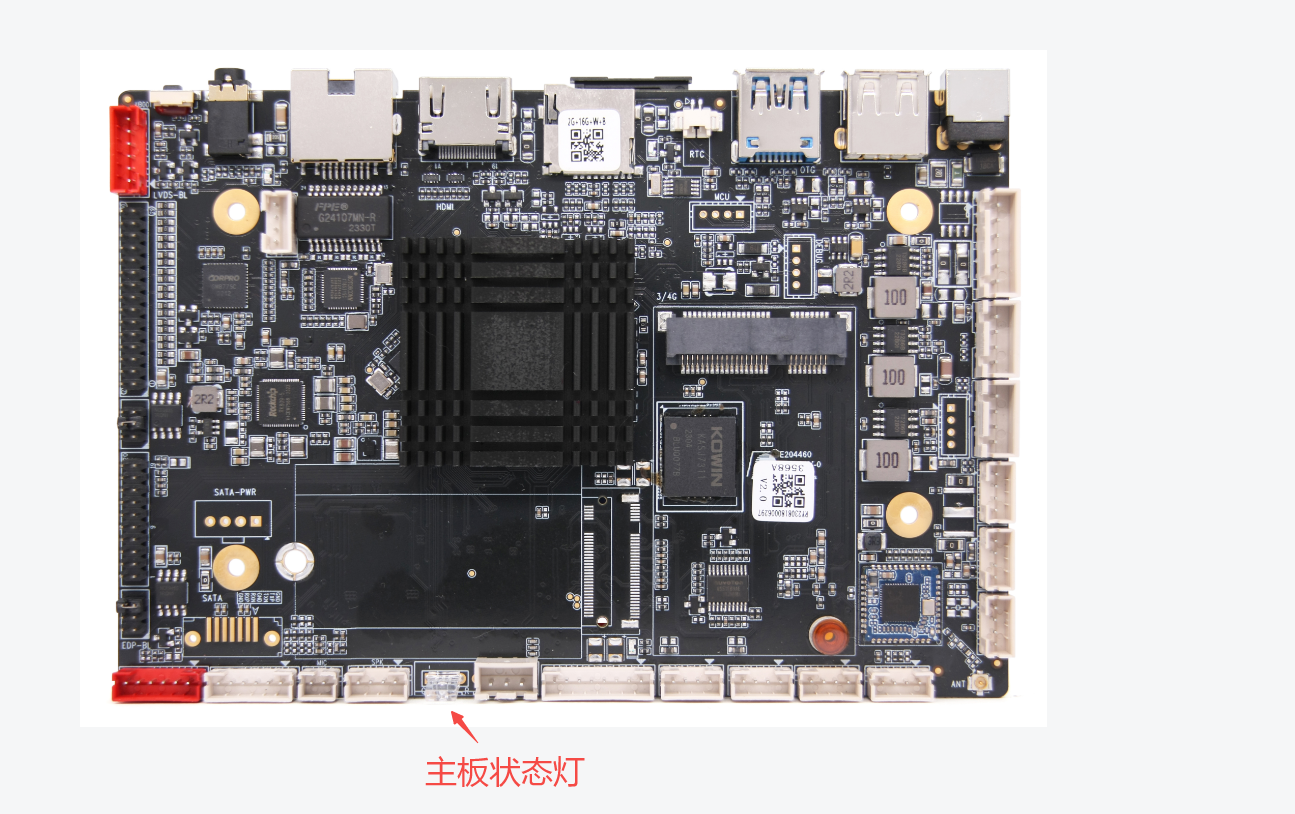

AIOT-3568A设有LED模块，可以通过API控制LED的状态，目前仅支持主板状态灯控制，如下为主板状态灯：

2. HDC相关指令

控制主板蓝灯，0为关闭，1为打开

echo 0 > sys/class/gpio_sw/blue_led/data

控制主板红灯，0为关闭，1为打开

echo 0 > sys/class/gpio_sw/red_led/data

3. 标准API使用方法

备注

本模块提供shimeta所有自研API的调用，该接口持续更新。

• shimeta标准接口++

  @ohos.shimeta

• API使用说明

  使用WIFI相关API开发时候，需要先了解熟悉第一个open Harmony工程的创建，相关文档　Hello World应用以及部署

  在使用一个API时，需要注意以下几点： + API权限说明 + API的参数与返回值 + API调用错误的时候，参考API错误码和通用错误码 + API示例的正确使用

  LED相关API具体文档可跳转　LED相关API

4. 社区Demo

• 简介

  社区示例加快正在制作中，敬请等待！将会呈现更优质的内容给各位小伙伴！！

• 导入模块

  在使用GPIO API的时候，最重要的一步是导入shimeta的接口。通常模块导入是在文件头导入 导入模块如下：

  import shimeta from ‘@ohos.shimeta’

• shimeta.sys_setControl(其它IO相关设置 (主板状态灯，模块电源))

  • sys_setControl(type: number, enable: boolean): Promise<void>;

  参数说明：

  type：number

      3:wifi power
      4:wifi reset
      5:led control
      6:speak power
      7:lvds power
      8:lvds reset
      9:4G power
      10:4G reset
      11:LAN power
      12:LAN reset
      13:SD power
      14:SD reset
      15:TP power
      16:TP reset
      17:GBE reset
      18:EDP BackLight power
      19:Fan power

  enable ： boolean

      true:打开 false:关闭


备注

普通应用只支持控制 LED灯(5)和风扇(19)

API使用示例：

import shimeta from '@ohos.shimeta'
import { BusinessError } from '@ohos.base';

shimeta.sys_setControl(5, this.ledEnable).then(() => {
promptAction.showToast({
    message: `sys_setControl type:5 ,Enable :${this.ledEnable}`
})
this.ledEnable = !this.ledEnable
}).catch((err: BusinessError) => {
console.error("error message: " + err.message + ", error code: " + err.code);
});

• shimeta.sys_getControl(获取其它IO相关状态 (主板状态灯，模块电源))

  • sys_getControl(type: number): Promise<number>;

  参数说明：

  type：number

      3:wifi power
      4:wifi reset
      5:led control
      6:speak power
      7:lvds power
      8:lvds reset
      9:4G power
      10:4G reset
      11:LAN power
      12:LAN reset
      13:SD power
      14:SD reset
      15:TP power
      16:TP reset
      17:GBE reset
      18:EDP BackLight power
      19:Fan power


备注

普通应用只支持控制 LED灯(5)和风扇(19)

API使用示例：

import shimeta from '@ohos.shimeta'
import { BusinessError } from '@ohos.base';

shimeta.sys_setControl(5, this.ledEnable).then(() => {
promptAction.showToast({
    message: `sys_setControl type:5 ,Enable :${this.ledEnable}`
})
this.ledEnable = !this.ledEnable
}).catch((err: BusinessError) => {
console.error("error message: " + err.message + ", error code: " + err.code);
});

5. 代码编译

小技巧

代码编译详细流程可见，Hello World应用以及部署 中的第二部分（构建第一个页面部分内容）

6. 代码运行效果

备注

社区示例加快正在制作中，敬请等待！将会呈现更优质的内容给各位小伙伴！！
