GPIO

1. 简介

AIOT-3568A设有GPIO模块，可以设置GPIO的输入输出状态，也可以直接设置GPIO的电平高低。 下图介绍GPIO的用法以及图像介绍

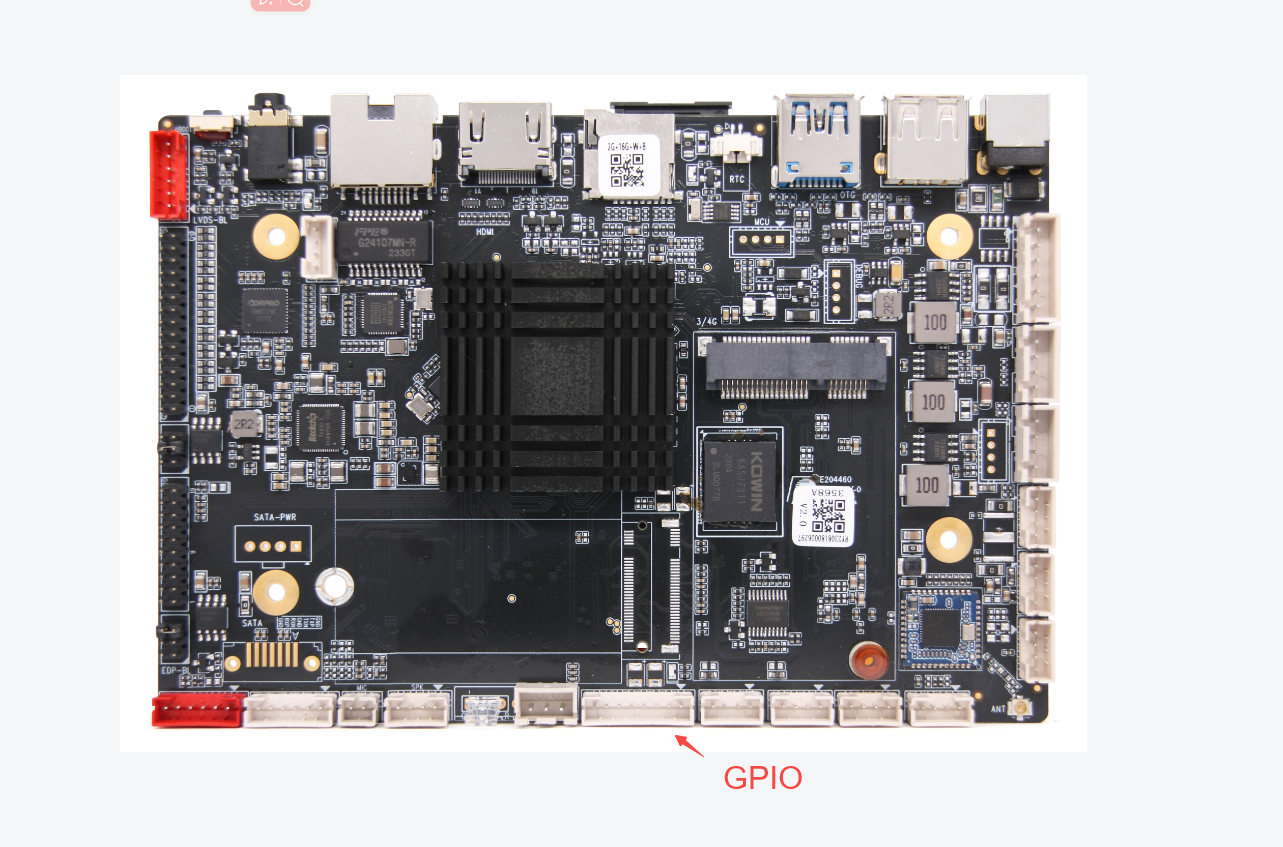

• GPIO的正面图如下：

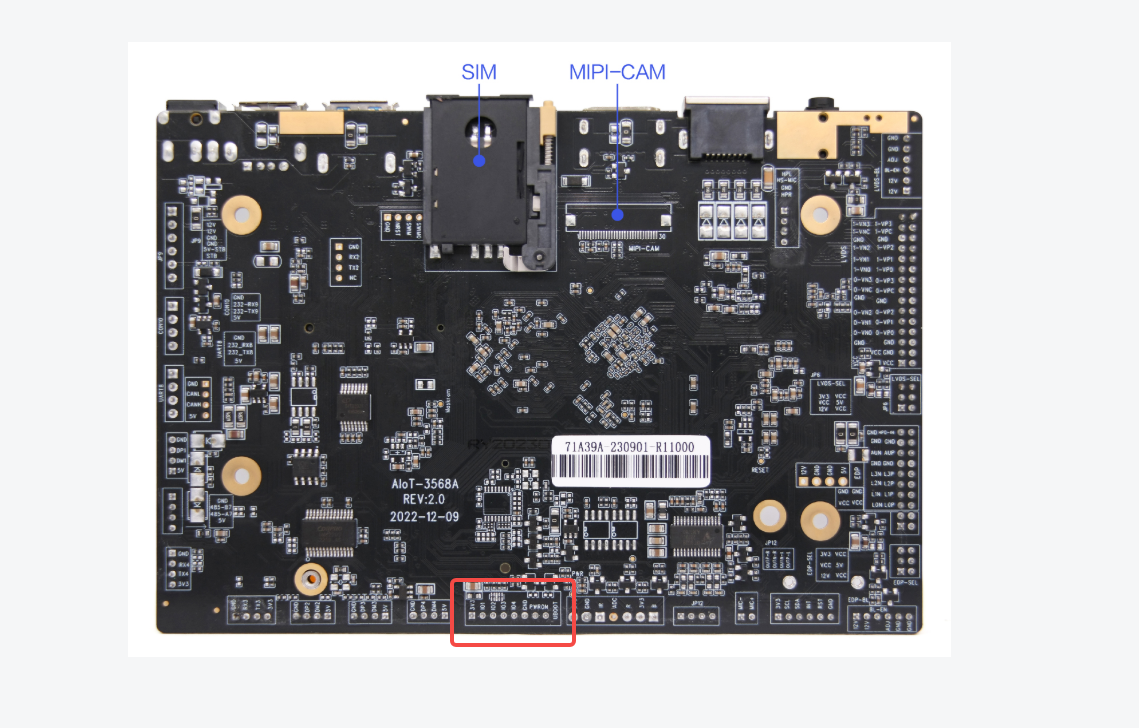

• GPIO的背面图如下：



• GPIO用法连接如下：

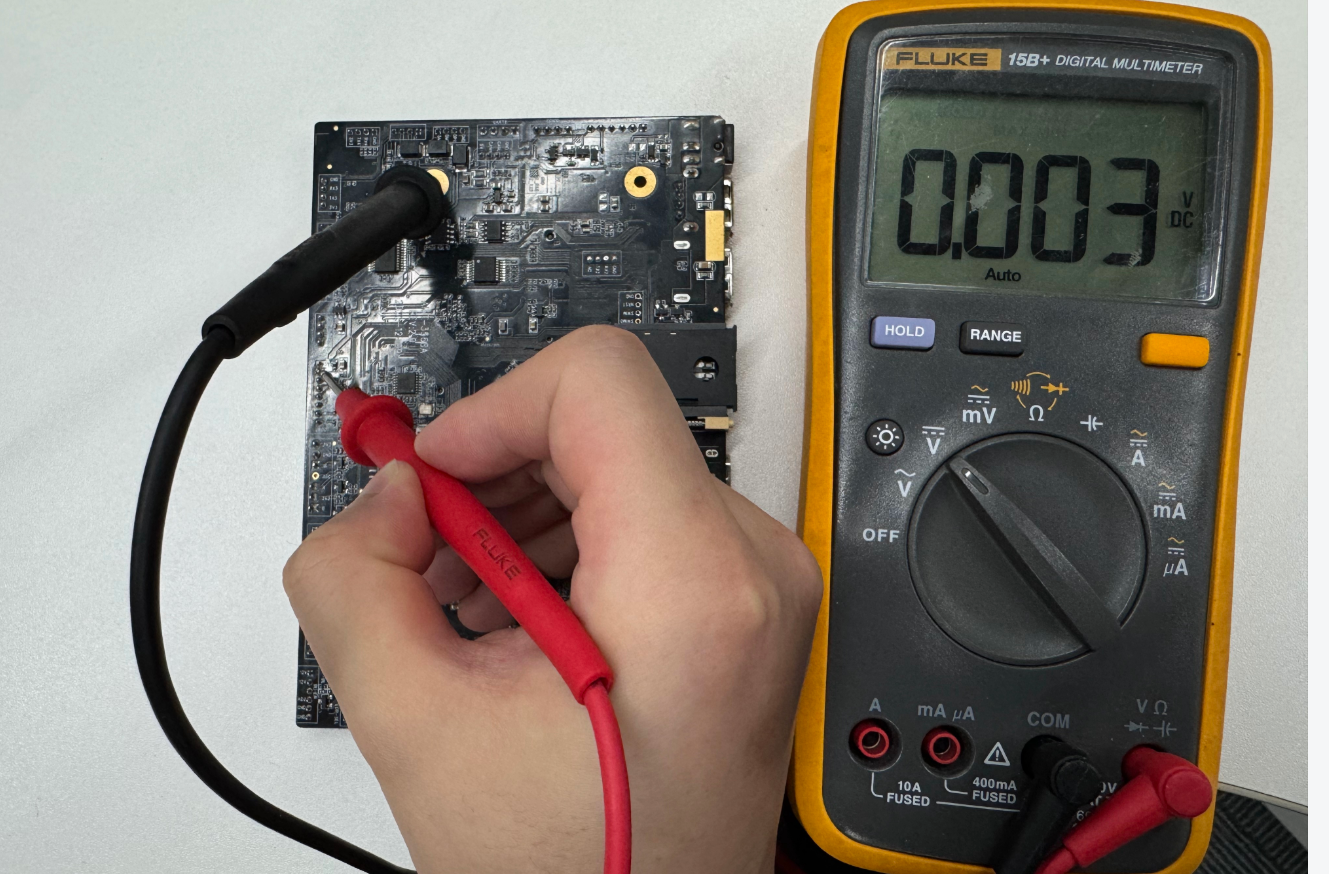

  1、结合万能表测试电平。3.3V为高电平，0V为低电平，如图

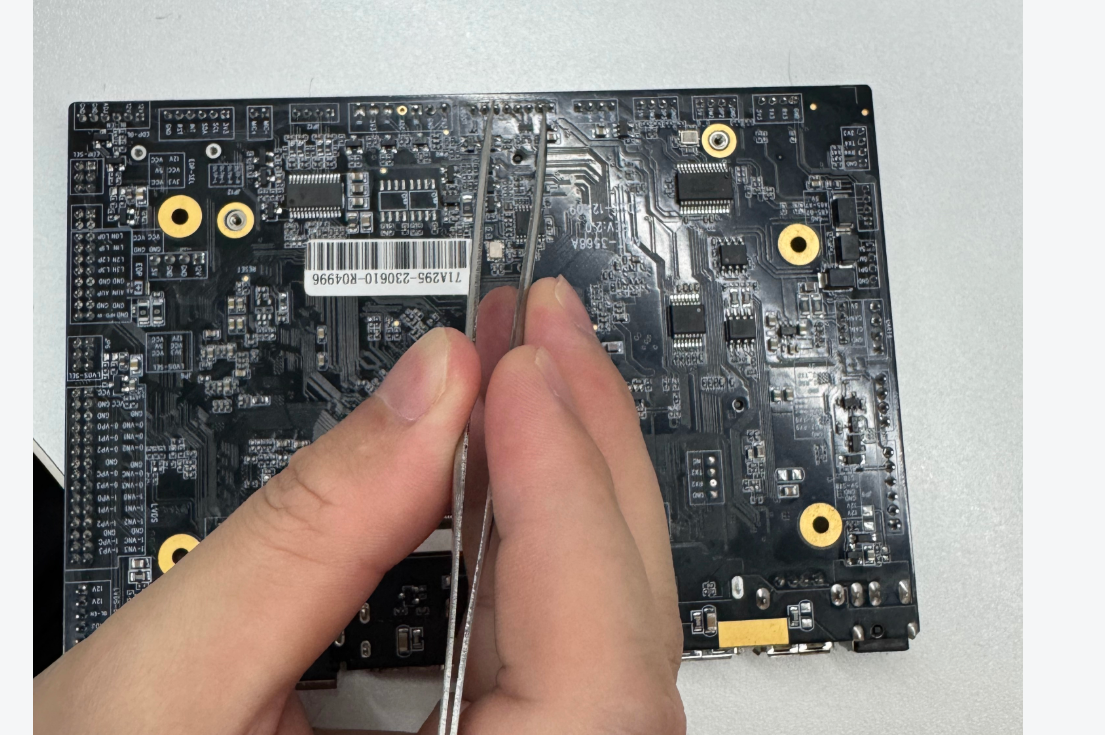

  2、电流方向测试方法，短接后通过API控制电流方向，如图



2. HDC相关指令

控制指定io口，iox中x代表第几个，0为低电平，1为高电平

echo 0 > sys/class/gpio_sw/io1/data

3. 标准API使用方法

备注

本模块提供shimeta所有自研API的调用，该接口持续更新。

• shimeta标准接口++

  @ohos.shimeta

• API使用说明

  使用WIFI相关API开发时候，需要先了解熟悉第一个open Harmony工程的创建，相关文档　Hello World应用以及部署

  在使用一个API时，需要注意以下几点：

  • API权限说明

  • API的参数与返回值

  • API调用错误的时候，参考API错误码和通用错误码

  • API示例的正确使用

  GPIO相关API具体文档可跳转　GPIO相关API

4. 社区Demo

社区示例加快正在制作中，敬请等待！将会呈现更优质的内容给各位小伙伴！！

• 导入模块

  在使用GPIO API的时候，最重要的一步是导入shimeta的接口。通常模块导入是在文件头导入 导入模块如下：

  import shimeta from ‘@ohos.shimeta’

• shimeta.sys_setGpioDirection(设置 GPIO 输入输出状态)

  • sys_setGpioDirection(id: number, direction: number, value: number): Promise<number>;

  API使用示例：

      import shimeta from '@ohos.shimeta'
      import { BusinessError } from '@ohos.base';

      //设置IO口4 的方向为输出,状态为低电平
      shimeta.sys_setGpioDirection(4,1,0).then((result: number) => {
      promptAction.showToast({
          message: `sys_setGpioDirection result :${result}`
      })
      }).catch((err: BusinessError) => {
      console.error("error message: " + err.message + ", error code: " + err.code);
      });


• shimeta.sys_setGpioDirection(获取 GPIO 输入输出状态)

  • sys_getGpioDirection(io:number): Promise<number>;

  API使用示例：

      import shimeta from '@ohos.shimeta'
      import { BusinessError } from '@ohos.base';

      shimeta.sys_getGpioDirection(4).then((value: number) => {

      promptAction.showToast({
          message: `sys_getGpioDirection result :${value}`
      })
      }).catch((err: BusinessError) => {
      console.error("error message: " + err.message + ", error code: " + err.code);
      });


• shimeta.sys_getGpioValue(获取 GPIO 的电平状态)

  • sys_getGpioValue(io:number): Promise<number>;

  API使用示例：

  import shimeta from '@ohos.shimeta'
  import { BusinessError } from '@ohos.base';

  shimeta.sys_getGpioValue(4).then((value: number) => {

  promptAction.showToast({
     message: `sys_getGpioValue result :${value}`
  })
  }).catch((err: BusinessError) => {
  console.error("error message: " + err.message + ", error code: " + err.code);
  });


5. 代码编译

小技巧

代码编译详细流程可见，Hello World应用以及部署 中的第二部分（构建第一个页面部分内容）

6. 代码运行效果

社区示例加快正在制作中，敬请等待！将会呈现更优质的内容给各位小伙伴！！
